رسم تصميم رافعة ذراع

أنواع تصميمات رافعة الذراع

عادةً ما يُصمم تصميم رافعة لتصوير كيفية عمل الرافعة وعناصرها المادية. تتمتع رافعات الذراع بذراع متحرك متصل بقاعدة دوارة يمكنها رفع وتحريك الأجسام أفقيًا وعموديًا. وهي متعددة الاستخدامات وتستخدم بشكل شائع في البناء والتصنيع والنقل.

فيما يلي بعض الأنواع الشائعة من رافعات الذراع التي ستُبرزها الرسومات:

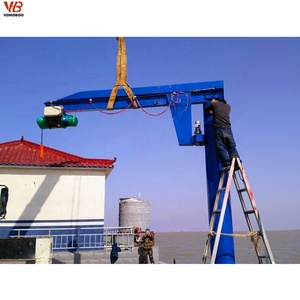

• رافعة الكابولي: قد تُصوّر هذه الرسوم رافعة ثابتة. سيُظهر التصميم كيف أن الرافعة لها ذراع مثبت على عمود رأسي أو برج. قد تصور الرسم حالة استخدام لرافعة الكابولي في موقع بناء تقوم برفع المواد أفقيًا وعموديًا ضمن نطاق محدود. في هذه الحالة، قد يُظهر الذراع ممتدًا فوق منطقة دون أي دعم على الطرف المقابل. أيضًا، قد تُظهر الرسم ذراعًا أفقيًا مع ثقل موازن على الجانب المقابل.
• رافعة متحركة مع قفل سحب: قد تُصوّر هذه الرسومات رافعة مثبتة على هيكل سيارة. من المحتمل أن تُظهر الرسم ذراعًا ممتدًا (ذراع ممتد) مثبتًا على قاعدة دوارة. كما ستوضح كيف يمكن أن يدور ذراع الرافعة إلى الجانب. قد تُظهر الرسم تكوين الرافعة أو مكوناتها. قد تُظهر أيضًا مركبة تنقل مواد البناء أو الآلات من مكان إلى آخر.
• رافعة تلسكوبية: سيُظهر هذا النوع من الرسومات ذراعًا به أقسام تنزلق للخارج. ستُصوّر الرسم كيف تمتد الأقسام لتوفير مدى إضافي دون الحاجة إلى تغيير موقع قاعدة الرافعة. غالبًا ما يُستخدم هذا التصميم في المواقف التي تتطلب المرونة والحركة. على سبيل المثال، قد تدعم الرافعة التلسكوبية المركبات أو التضاريس الوعرة أو النماذج الثقيلة. قد تتضمن الرسم مواصفات لقدرة التحميل والوصول. كما ستشير إلى نماذج مختلفة.
• ذراع مع ثقل موازن: يحتوي هذا النوع من رافعة الذراع أيضًا على ذراع رفع متصل بقاعدة. ومع ذلك، فإنه يتضمن ثقل موازن إضافي مثبت على الجانب المقابل للحمل لتوفير الاستقرار أثناء التشغيل. قد تُوضح رسومات هذا النوع من الرافعات التوازن بين الحمل المُرفع والثقل الموازن. قد تشير أيضًا إلى التعديلات التي تُجرى على الرافعة لتحقيق أقصى قدر من الاستقرار.

المواصفات والصيانة

من المرجح أن تتمتع تصميمات رافعة جولياث البسيطة بقدرة رفع تبلغ حوالي طن واحد. ومع ذلك، قد تُرفع رافعات الذراع الحديثة أجسامًا أثقل، أحيانًا تصل إلى عشرة أطنان، اعتمادًا على التصميم والمواصفات. تعتمد الأوزان التي يمكن أن تحملها رافعة الذراع أيضًا على ارتفاعها ومداها. بشكل عام، كلما زاد الارتفاع والمدى، قلّت قدرة الرفع لضمان الاستقرار والسلامة.

يتم تصنيع العديد من الرافعات المتحركة مع أذرع رفع يمكن أن تمتد، مثل تصميم رافعة تلسكوبية. قد يمتد الذراع ويرفع حملاً من حوالي 7 إلى 60 قدمًا (2 إلى 18 مترًا) بسرعة تمديد متوسطة من ثلاثة إلى 10 أقدام (واحد إلى ثلاثة أمتار) في الدقيقة. تُعرف تصميمات الرافعات التي تتضمن مقاطع متعددة تمتد للخارج وللأعلى باسم "ذبابة".

عامل أساسي في عمل رافعة الذراع هو الطاقة التي تدفعها. تحدد هذه السرعة التي يمكن بها رفع الأحمال، أو عزم الدوران، أو القوة التي يتم بها التقاط الحمل، وارتفاع الرفع. عادةً ما تتمتع رافعات الهيدروليك بقدرة رفع تبلغ من 20 إلى 25 طنًا. ومع ذلك، يمكن أن يصل هذا إلى 3000 طن للنماذج الأكبر، ويمكن أن تختلف ارتفاعات الرفع من 60 إلى 600 قدم للنماذج الأكبر مع التصميم الصحيح. يُعد عزم الدوران الأقصى للرافعات الهيدروليكية أعلى بكثير من عزم الدوران للرافعات الكهربائية ويمكن أن يتراوح من 10,000 إلى أكثر من مليون نيوتن متر (Nm).

تُعد الرافعات الكهربائية أكثر ملاءمة للاستخدام الداخلي وقد تعمل على دوائر 220 فولت إلى 440 فولت. اعتمادًا على هندسة المبنى أو المصنع، تُشغل رافعات السقف أحيانًا على شبكات الطاقة الكهربائية بسرعة من 3.2 إلى 4.0 كيلومتر / ساعة. يمكن لبعض التصميمات المخصصة التحرك على طول مسارات السكك الحديدية بسرعة حوالي 8.0 كيلومتر / ساعة أو أن يكون لها قدرة رفع من 30 إلى 60 طنًا.

الفحوصات الدورية هي أفضل طريقة لضمان بقاء ذراع الرافعة في حالة عمل جيدة. يشمل ذلك فحص نقاط الاتصال والدبابيس والبراغي. من الضروري إجراء فحص شهري للرافعة بالكامل، بما في ذلك نظام التحكم والمكونات الهيكلية ونظم الطاقة والفرامل. توصي الشركات المصنعة بتشحيم جميع المكونات المتحركة لضمان التشغيل السلس. يجب طلاء وتغطية رافعات السقف التي تعمل في بيئات ذات رطوبة عالية أو ملحية في مياه البحر أو تتعرض للتآكل الصناعي لمنع الصدأ والتآكل. يجب فحص عزل الطاقة الكهربائية للرافعات المستخدمة في ارتفاعات عالية لحمايتها من الصواعق.

سيناريوهات تطبيق رافعة الذراع

تُعد مواقع البناء أكثر الأماكن شيوعًا التي تُستخدم فيها رافعة الذراع. تساعد الرافعات على رفع الأجسام الثقيلة، مثل مواد البناء، وأجزاء الآلات، وقطع الخرسانة المسبقة الصب. مع وجود رافعة ذراع في مكانها، تصبح عملية البناء أسرع وأكثر كفاءة. كما أنها تعزز سلامة العمال.

تُستخدم شركات الخدمات اللوجستية أيضًا رافعة الذراع، خاصة الرافعات التي لها شاحنة في الأعلى، وتُسمى شاحنة الرافعة. تُحمل الرافعة وتُفرغ الحاويات والبضائع الثقيلة من الشاحنات والمقطورات وعربات القطار. وهي توفر الجهد البدني وتُسرع من عملية نقل البضائع الثقيلة.

في مصانع التصنيع، تساعد رافعة الذراع في تجميع الآلات الكبيرة وأجزاء السيارات. إنها تلتقط الأجزاء الثقيلة وتضعها بدقة. من الصعب إنجاز مهام مثل هذه فقط بجهد بشري وحده.

في مستودع شركة تجارة إلكترونية، تساعد رافعة الذراع في تكديس واسترجاع البضائع. يمكنها رفع البضائع من رفوف الأرض ووضعها مرة أخرى في التخزين. يُقلّل استخدام رافعة الذراع في المستودع من عدد العمال المطلوبين لتحميل وتفريغ المنتجات. وهو يقلل من إصابات مكان العمل.

قد تستخدم حوض بناء السفن رافعات ذراع ذات قدرات مختلفة للمعالجة وتجميع أجزاء السفن. تُستخدم رافعات الذراع الثقيلة لنقل السفن بأكملها من منطقة البناء إلى الماء. تساعد رافعة الذراع في حوض بناء السفن على بناء وإصلاح السفن أسرع.

كيفية اختيار رسومات تصميم رافعة الذراع

عند اختيار أو توفير رسومات تصميم رافعة ذراع، يجب على المرء النظر في بعض العوامل الحاسمة لضمان تلبية احتياجات وتطبيقات المستخدمين النهائيين.

• التطبيق المقصود

  فهم التطبيق المقصود للمستخدم النهائي. سيشمل هذا المواد التي يرفعونها ومواصفات الموقع حيث ستعمل الرافعة. عندما يُستخدم تصميم رافعة الممر في مصنع لرفع المنتجات من داخل مستودع إلى شاحنة خارجية في انتظار على الطريق، قد يُستخدم تصميم رافعة متحركة أو رافعة علوية لنقل المنتجات من خط التجميع إلى حاوية شحن موضوعة على رافعة شوكية.

• متطلبات التحميل

  فهم متطلبات التحميل، بما في ذلك وزن الحمل وأبعاده، و قدرة رفع الرافعة المتوافقة مع ذلك. إذا كانت الشركة تحتاج إلى نقل منتجات ثقيلة جدًا من مكان إلى آخر بكثرة جدا، فقد يكون من الأفضل الاستثمار في رافعة أقوى مثل رافعة علوية بدلاً من ماكينات هوفر.

• قيود المساحة

  تُعد قيود المساحة عاملًا كبيرًا ويجب مراعاتها عند اتخاذ القرار حول نوع الرافعة التي يجب تثبيتها. يجب تثبيت الرافعات ذات السكك الحديدية على أعلى المباني أو جدران المصنع، بينما يمكن استخدام الرافعات الخالية من السكك الحديدية في المساحات المفتوحة دون أي متطلبات رئيسية للتركيب.

• الميزانية و الجدوى

  بينما يجب مراعاة جميع العوامل المذكورة أعلاه أولاً قبل النظر في التكلفة و الجدوى، يجب مراعاة هذه النقطة. يجب تقييم تكلفة الرافعة، جنبًا إلى جنب مع قدرة الرفع وتصميمها، لضمان قدرة المستخدمين النهائيين على تحمل نوع الرافعة الموصى به لاستخدامهم.

• ميزات الـسلامة

  تُعد أذرع الرافعات هياكل ثقيلة تحتاج إلى رفع أوزان ثقيلة، ما يعني أن يجب ألا يكون هناك مجال للخطأ عندما يتعلق الأمر بالسلامة. تُعد أزرار التوقف الطارئ و حماية الـ تحميل الزائد ومفاتيح الحد من الـ أهم وظائف الرافعة التي يجب أن تكون موجودة لضمان السلامة ليس فقط للمنتج الذي يتم نقلـه، ولكن أيضًا للأشخاص الموجودين حولـه.

أسئلة وأجوبة

س1: ما هي العوامل التي يجب مراعاتها عند اختيار المواد ل تصميم رافعة ذراع؟

ج1: ستؤثر المواد المختارة لرافعة ذراع على أدائها ومقاومتها للـ أتعاب و سلامتها. لهذا السبب، من المهم جداً مراعاة أشياء مثل القوة والوزن و التوازن ومقاومة التآكل و التكلفة قبل اختيار مادة لرافعة الـ ذراع. يجب أن تكون المادة قوية و خفيفة كفاية لنقل الأحمال. من المهم أيضًا اختيار المواد التي يمكن أن تدوم لفترة طويلة دون التلف.

س2: ما هي التقنيات المتطورة في تصميم و رسم رافعة ذراع؟
