رافعة الجسر، والمعروفة أيضًا باسم الرافعة العلوية، هي نوع من أجهزة الرفع التي يمكنها نقل الأحمال في اتجاهات أفقية ورأسية. تتكون رافعة الجسر من ثلاثة أجزاء رئيسية: العوارض، ووحدة العربة والرافعة، وآلية القيادة والنظام. العارضة هي الجزء الأفقي العلوي للرافعة، والذي يشمل العوارض الرئيسية. تدعم العارضة وت تحمل وزن العناصر التي سيتم رفعها. يختلف طول العارضة وفقًا لتصميم الرافعة وسعتها. بشكل عام، يتم وضع العارضة بالتوازي مع الرافعة. بفضل الدعامات العمودية أو شاحنات النهاية، ستشكل عارضة واحدة أو اثنتان إطارًا علويًا.
يمكن تقسيم العارضة إلى نوعين رئيسيين: عوارض الصندوق وعوارض "I". تتمتع عارضة الصندوق بشكل مستطيل مع مساحة فارغة. تبدو العارضة الرئيسية مثل الحرف "I" أو الحرف "H" المكتوب بحروف كبيرة. بشكل عام، تكون عارضة الصندوق أكثر صلابة ومناسبة لفترات أطول. يمكن استخدام عارضة "I" للتطبيقات الخفيفة إلى الثقيلة. تحتوي رافعة الجسر ذات العارضة المزدوجة على عارضة واحدة حيث يتم تركيب وحدة الرافعة والعربة.
يمكن أيضًا تمييز رافعات الجسور من خلال كيفية تحركها. تتحرك رافعة الجسر المثبتة على الأرض على طول سكة حديد ثابتة في أسفل عمود الدعم الرأسي. عادةً ما يتم تثبيت السكة على أرضية محطة العمل أو المستودع أو المصنع. تنتقل رافعة الجسر المثبتة على السكة على طول سكة حديد تم تأمينها على جوانب هيكل، وهو عادة عمود دعم. يوفر نظام السكك الحديدية للرافعة حرية الحركة داخل محطة العمل أو المستودع. تحتوي رافعة الجسر ذات الذراع cantilever على طرف واحد مثبت بدعم رأسي. تبدو الرافعة مثل شعاع ذراع cantilever الذي يمتد ويتحرك أفقيًا على طول محطة العمل أو المستودع.
هناك نوع آخر هو رافعة الجسر شبه بوابة. يحتوي هذا النوع على جسر مدعوم بساق واحدة، تتحرك على طول سكة حديد متصلة بصفائح الأساس أو الأرضية.
يتم تعليق رافعات الجسور المعلقة من أعلى مبنى أو منشأة. يتم تأمين الرافعة المعلقة على شعاع مقلوب أو سكة حديد يتم تركيبها على هيكل المبنى. تعتبر الرافعة المعلقة مناسبة لرفع الأحمال الثقيلة ونقلها بكفاءة داخل المنشأة.
يمكن أن تختلف مواصفات رافعات الجسور اعتمادًا على الطراز والمصنع ومتطلبات التطبيق المحددة. فيما يلي بعض المواصفات الشائعة لرافعات الجسور.
سعة التحميل
تشير إلى الحد الأقصى للوزن الذي يمكن للرافعة رفعه ونقله بأمان. تتراوح سعات التحميل لرافعات الجسور بشكل عام من بضع مئات الكيلوجرامات (عشرات المئات) إلى عدة أطنان (آلاف الكيلوجرامات).
المدى
المسافة الأفقية بين عارضة نهاية رافعة الجسر تمتد المساحة التي تغطيها. يمكن أن يختلف مدى رافعات الجسور بناءً على تصميم الرافعة وهدفها، بشكل عام من بضعة أمتار إلى أكثر من 30 مترًا.
ارتفاع الرفع
يشير إلى أقصى ارتفاع يمكن للرافعة رفع الأشياء إليه. يعتمد ارتفاع رفع رافعة الجسر على موقع تركيبها وتصميمها، عادةً ما يتراوح من بضعة أمتار إلى أكثر من 10 أمتار.
سرعة الرفع
يشير إلى سرعة رفع وخفض الأشياء بواسطة الرافعة. قد تقدم بعض رافعات الجسور سرعات متعددة أو سرعات رفع متغيرة لتلبية متطلبات التشغيل المختلفة.
نظام التحكم
تشير إلى الطريقة المستخدمة للتحكم في تشغيل الرافعة، والتي يمكن أن تكون صندوق تحكم أرضي أو تحكم عن بعد أو مزيج من الاثنين. تستخدم رافعات الجسور الحديثة غالبًا نظام تحكم تلقائي وذكاء يمكنه تحقيق وظائف المراقبة والتحكم عن بعد.
مصدر الطاقة
تشير إلى طريقة إمداد الطاقة التي تدفع تشغيل الرافعة. تشمل مصادر الطاقة الشائعة لرافعات الجسور الطاقة الكهربائية، والنظم الهيدروليكية، ومحركات الاحتراق الداخلي، من بين أمور أخرى.
بالإضافة إلى المواصفات المذكورة أعلاه، ستكون هناك بعض المعلمات الفنية المحددة لأنواع وتطبيقات رافعات الجسور المختلفة. يجب على الشركات اختيار معدات رافعة الجسر المناسبة وفقًا لاحتياجاتهم. في الوقت نفسه، تتطلب رافعة الجسر صيانة منتظمة لضمان تشغيل مستقر واستخدام طويل الأمد.
أولاً، يحتاج المستخدمون إلى إنشاء جدول صيانة بناءً على الدلائل والأحكام ذات الصلة. يجب إجراء الفحوصات والصيانة المنتظمة لضمان عمل رافعة الجسر بشكل صحيح. خلال عملية الصيانة، انتبه إلى تزييت الأجزاء المتحركة، وقم بتطبيق الشحوم أو زيت التشحيم بانتظام لتقليل التآكل والاحتكاك. تحقق من أنظمة تحكم رافعة الجسر واعايرها بانتظام للتأكد من أن عناصر التحكم حساسة ودقيقة، مما يزيل المخاطر المحتملة للسلامة. أيضًا، يمكن للمستخدمين إجراء التنظيف المنتظم وإزالة العوائق من رافعة الجسر لمنع ارتفاع درجة الحرارة وضمان التشغيل المستقر. في غضون ذلك، يجب على المستخدمين أيضًا مراقبة حالة تشغيل رافعة الجسر، مثل مراقبة التغيرات في الضوضاء ودرجة الحرارة، إلخ. بمجرد أن يجد المستخدمون أي شذوذ، يحتاجون إلى معالجتها على الفور.
تستخدم المصانع والمستودعات الصناعية رافعة الجسر لرفع المنتجات والإمدادات الثقيلة. عادةً ما تحملها عوارض الدعم أو المسارات. تتحرك الرافعة أفقيًا على طول الجسر. تستخدم الرافعة لرفع العناصر رأسياً.
تُعد رافعة الجسر رائعة للأماكن ذات الأعمدة المسدودة والأسقف العالية. يمكن للشركات تركيب رافعة سهلة الاستخدام في هذه المناطق. سينفقون أقل على تكاليف الصيانة. تبلغ سعة رفع هذه الرافعات بين 5,000 و 40,000 رطل.

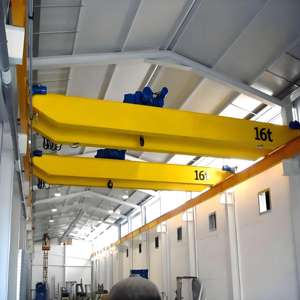

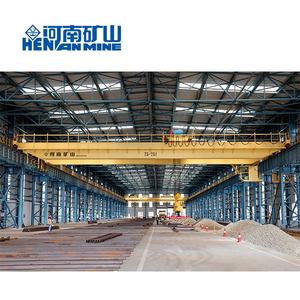

تصنع بعض العلامات التجارية رافعات جسور ذات عارضة مزدوجة مع عوارض دعم عارضة. إنها مخصصة للمهام الشاقة. يمكن للمهام الخفيفة استخدام رافعات جسور ذات عارضة واحدة فقط. تعمل بشكل جيد في الأماكن التي تقوم برفع خفيف إلى متوسط.
تستخدم المصانع رافعة الجسر لرفع العناصر الكبيرة، مثل مكونات البناء أو المحركات الضخمة. تعمل الرافعة بشكل أسرع وترفع بسهولة المنتجات التي لا يستطيع العمال رفعها. تستخدم الصناعات التالية رافعة الجسر بشكل جيد:
عند اختيار رافعة جسر للبيع، يجب مراعاة العديد من العوامل لضمان تلبية الرافعة المختارة للمتطلبات.
صناعة التطبيق والبيئة
عند اختيار رافعة جسر، من الضروري تحليل سيناريوهات استخدام الصناعة والبيئة. تنطبق صناعات وبيئات مختلفة على أنواع وتكوينات محددة من رافعات الجسور. على سبيل المثال، قد تستفيد ورشة التصنيع من رافعة جسر مصممة للمعالجة الدقيقة ومزودة بعناصر تحكم مخصصة، بينما قد تتطلب موقع بناء في الهواء الطلق رافعة جسر متينة مع مقاومة عالية للطقس وقوة رفع أكبر. من خلال فهم متطلبات الصناعة والبيئة الفريدة، يمكن للشركات اختيار رافعة جسر مناسبة تلبي احتياجاتها بشكل فعال.
سعة التحميل والمدى
من الضروري تحديد سعة التحميل والمدى المطلوبين لرافعة الجسر بناءً على احتياجات المشروع المحددة. يتضمن ذلك مراعاة عوامل مثل وزن المواد أو المعدات التي سيتم رفعها والمسافة بين نقاط الرفع. بمجرد تحديد متطلبات المشروع، يمكن اختيار رافعة جسر بسعة تحميل ومدى مناسبين. يضمن ذلك قدرة الرافعة على التعامل بشكل كافٍ مع مهام الرفع مع توفير الاستقرار والسلامة.
التصميم والتكوين
تشمل خيارات التصميم والتكوين النوع (مثل الرافعة العلوية أو رافعة البوابة أو الرافعة شبه الدائرية) والمواد الهيكلية (مثل الصلب أو الألومنيوم) وأنظمة المسارات (مثل أنظمة الترولي أو الأسطوانة). يتمتع كل تصميم وتكوين بمزايا وتطبيقات فريدة، ومن الضروري اختيار التصميم المناسب الذي يتناسب مع احتياجات المشروع لضمان التشغيل الفعال والسلامة.
النظم الكهربائية وأنظمة التحكم
من الضروري تحديد مصدر الطاقة وأنماط التحكم المطلوبة لرافعة الجسر، مثل عناصر التحكم التشغيلية المفضلة (مثل التحكم عن بعد أو المعلق). بمجرد تحديد ذلك، يمكن للمرء اختيار رافعة جسر مجهزة بنظم كهربائية وأنظمة تحكم مناسبة. من خلال القيام بذلك، ستوفر الرافعة طاقة موثوقة وعناصر تحكم مريحة لمتطلبات التشغيل.
ميزات السلامة
عند اختيار رافعة جسر، من الضروري مراعاة ميزات السلامة والشهادات الضرورية. يضمن ذلك أن الرافعة المختارة توفر حماية كافية للعمال والمعدات. من خلال إعطاء الأولوية للسلامة، يمكن للشركات منع الحوادث وتعزيز بيئة عمل آمنة.
س: ما هو طول مدى رافعة الجسر؟
ج: بشكل عام، يكون المدى من 7 م إلى 40 م هو المعتاد، ولكن يمكن أن تصل إلى 50 م وأكثر.
س: ما هو الفرق بين رافعة الجسر ورافعة البوابة؟
ج: يحتوي كل من رافعة الجسر ورافعة البوابة على هياكل متشابهة. ينشئ شعاع أفقي علوي جسرًا، به نظام رفع يمكنه نقل الأحمال من مكان إلى آخر. ومع ذلك، تختلف طريقة دعمها. يتم تعليق رافعة الجسر من سقف المبنى أو من إطار علوي، بينما يتم دعم رافعة البوابة بأرجل عمودية مثبتة على الأرض. عادةً ما تُستخدم رافعات البوابة في البيئات الخارجية بينما تُستخدم رافعات الجسور في بيئات المصانع الداخلية.
س: ما هو الفرق بين رافعة الجسر والرافعة العلوية؟
ج: ترفع الرافعة العلوية الأحمال من الأعلى باستخدام رافعة تتحرك عبر شعاع. الرافعة العلوية هي مصطلح شامل يشمل رافعات الجسور. بعبارة أخرى، جميع رافعات الجسور هي رافعات علوية، لكن ليست كل الرافعات العلوية هي رافعات جسور.
س: ما هو نظام الكبح في رافعة الجسر؟
ج: عادةً ما تحتوي رافعة الجسر على نظام كبح كهربائي. يتكون من فرامل قرصية وفرامل محرك. تعمل فرامل المحرك على مبدأ الكبح الكهرومغناطيسي. بالإضافة إلى ذلك، قد تحتوي الرافعة أيضًا على نظام كبح ديناميكي يستخدم مقاومات الطاقة لتبديد طاقة الكبح.
