مواصفات آلة الأشعة السينية الرقمية

أنواع أجهزة الأشعة السينية الرقمية

تلتقط أجهزة الأشعة السينية الرقمية صورًا لأجزاء الجسم الداخلية للمريض وتستخدم كمية قليلة من الإشعاع. ترتبط هذه الأجهزة بجهاز كمبيوتر لإنشاء صورة على شاشة. تُفصّل الفقرات أدناه أنواع أجهزة الأشعة السينية الرقمية والمواصفات ذات الصلة.

• أنظمة التصوير الرقمي المباشر

  يستخدم نظام الأشعة السينية الرقمي المباشر مستشعرًا يُسمى الفوسفور المحفز بالضوء (PSP) الذي يلتقط الأشعة السينية ويُحوّلها إلى إشارة إلكترونية لإنشاء الصورة. تُعد لوحات المستشعر المستخدمة لاسلكية لتسهيل وضعها. ثم تُنقل الإشارات الإلكترونية للصور وتُعالَج بواسطة كمبيوتر للعرض والتحليل. تُشمل بعض مواصفات التصوير الرقمي المباشر الرئيسية:

  • يوفر التصوير الرقمي المباشر تكلفة أولية منخفضة بشكل عام مقارنةً بأنظمة التصوير الرقمي غير المباشر.
  • تستخدم أنظمة التصوير الرقمي المباشر مستشعرات إلكترونية لالتقاط الصور، وتُعد هذه المستشعرات بشكل عام أصغر حجمًا وأخف وزنًا من أفلام الكاسيت التقليدية.
  • صُمم مستقبل الصورة في نظام التصوير الرقمي المباشر للاستخدام الرقمي، مما قد يوفر نطاقًا ديناميكيًا أكبر وحساسية أفضل للإشعاع مقارنةً بالأنظمة القائمة على الأفلام.
  • تتميز أنظمة التصوير الرقمي المباشر غالبًا ببرامج سهلة الاستخدام تُمكّن من معالجة الصور وتحسينها وتخزينها، بالإضافة إلى دمج تدفق العمل الرقمي المبسّط.

• الراديولوجيا المحوسبة (CR)

  تستخدم أجهزة الأشعة السينية الرقمية في الراديولوجيا المحوسبة لوحات التصوير (IP) لالتقاط صور الأشعة السينية. صُنعت لوحات التصوير من الفوسفور المحفز بالضوء (PSP). بعد التعرض للإشعاع من الأشعة السينية، تخزن الطاقة في PSP داخل لوحة التصوير. ثم تُعالِج لوحة القراءة الطاقة المخزنة ليتم عرض الصورة على كمبيوتر. تُشمل بعض مواصفات الراديولوجيا المحوسبة الرئيسية:

  • تُعد لوحات التصوير في الراديولوجيا المحوسبة بشكل عام أكثر سمكًا وكبرًا من المستشعرات الإلكترونية المستخدمة في التصوير الرقمي المباشر، مما قد يجعلها أكثر تعقيدًا في التعامل معها ووضعها.
  • تتطلب أنظمة الراديولوجيا المحوسبة استخدام جهاز قراءة لمعالجة الصور، مما يزيد من احتياجات المعدات الإجمالية ويحتل مساحة في مجموعة التصوير.
  • تُعد لوحات التصوير في الراديولوجيا المحوسبة أيضًا محدودة لتعرض واحد لكل لوحة، مما يعني أنه يجب معالجتها وإعادة استخدامها، مما قد يؤدي إلى حدوث تأخير بين الفحوصات.

• أنظمة التصوير الرقمي غير المباشر

  تستخدم أجهزة الأشعة السينية الرقمية في نظام التصوير غير المباشر طريقة من خطوتين لالتقاط الصور وتحويلها. يُستخدم كاشف مسطح ذو لوحة (FPD) لاسلكية أو لوحة تصوير الفوسفور المحفز بالضوء (PSP) لالتقاط صورة الأشعة السينية. ثم تُحوّل الصورة الملتقطة إلى إشارة إلكترونية من خلال استخدام مادة مضيئة تُحوّل الأشعة السينية إلى ضوء. ثم يُحوّل مستشعر رقمي الضوء إلى إشارة إلكترونية لمعالجتها بواسطة كمبيوتر. تُعرض الصورة على شاشة للتحليل. تُشمل بعض مواصفات أنظمة التصوير الرقمي غير المباشر:

  • تُعد الكواشف غير المباشرة بشكل عام أخف وزنًا وأكثر إحكاما من أفلام الكاسيت التقليدية، مما يسمح بسهولة المناورة والوضع أثناء عملية التصوير.
  • يسمح التصوير الرقمي غير المباشر باكتساب عرض الصورة على الفور، مما يُحسّن من تدفق العمل ويُقلّل من وقت الفحص مقارنةً بأنظمة التصوير القائمة على الأفلام التقليدية.

مواصفات وصيانة أجهزة الأشعة السينية الرقمية

يُلخص الجدول التالي مواصفات أجهزة الأشعة السينية الرقمية:

• النوع

  يُشير إلى ما إذا كان الجهاز هو التقاط مباشر أو التقاط غير مباشر أو كاشف مسطح.

• الفيلم

  يُصف حجم وشكل فيلم جهاز الأشعة السينية الرقمي. تختلف الأبعاد حسب نوع الجهاز. على سبيل المثال، تمتلك أجهزة الأشعة السينية للأسنان فيلمًا بحجم 2 بوصة × 3 بوصات، بينما تمتلك أجهزة الأشعة السينية للجسم بأكمله فيلمًا بحجم 14 بوصة × 17 بوصة.

• دقة الصورة

  تُشير إلى مستويات التفاصيل التي يمكن أن تُظهرها صورة جهاز الأشعة السينية الرقمي. في هذه الحالة، تُعد الدقة الأعلى أفضل. عادةً ما تُقاس بوحدات ميجابكسل. يمكن أن تُحسّن الدقة الأعلى من وضوح العظام الصغيرة أو الشذوذات.

• تقنية المستشعر

  يُشير إلى ما إذا كان جهاز الأشعة السينية الرقمي يستخدم كواشف مسطحة أو لوحات فوسفور قابلة للتنشيط بالضوء أو أجهزة مقترنة بشحنة. تختلف هذه الأنواع من حيث الحساسية وجودة الصورة.

• سهولة الاستخدام

  تُعد بعض أجهزة الأشعة السينية الرقمية مزودة بميزات تُسهّل استخدامها، مثل عناصر التحكم التي تعمل باللمس أو إعدادات التعرض التلقائي. تُسرّع الأجهزة التي تمتلك مثل هذه الميزات من عملية التصوير وتُقلّل من أخطاء المشغل.

• إدارة البيانات

  تُشير إلى قدرة جهاز الأشعة السينية الرقمي على إدارة البيانات. يمكن لبعض الأجهزة معالجة أعداد كبيرة من الصور ولديها قدرات أرشفة متقدمة. على النقيض من ذلك، تمتلك طرز أخرى قدرات أبسط على معالجة البيانات.

  يُعد الجهاز الذي لديه القدرة على معالجة المزيد من البيانات ولديه قدرات أرشفة أفضل مناسبًا لبيئة المستشفى والممارسات الكبيرة التي تتعامل مع كميات هائلة من المرضى يوميًا.

صيانة أجهزة الأشعة السينية الرقمية

مثل جميع الآلات الأخرى، يمكن أن تُحافظ الصيانة المناسبة على وظيفة أنظمة التصوير الشعاعي الرقمي عند مستواها المثالي. يمكن أن تُحدّد الفحوصات والتحقق الروتينية من وجود مشكلات محتملة في الوقت المناسب قبل أن تتحول إلى مشكلات كبيرة. يمكن أن تُطيل الصيانة في الوقت المناسب من عمر الجهاز وتُطيل من خدمته.

فيما يلي بعض نصائح صيانة أجهزة الأشعة السينية الرقمية:

• أنشئ جدولًا منتظمًا لخدمة صيانة جهاز الأشعة السينية الرقمي. تأكّد من تقييم الجهاز وصيانته بشكل دوري من قبل فنيين مؤهلين لضمان استمرار مطابقته لمعايير السلامة.
• أثناء إجراء الفحوصات أو المعايرة الروتينية، يجب على مشغلي جهاز الأشعة السينية الرقمي اغتنام الفرصة لتنظيف الجهاز ومكوناته. يساعد التنظيف على التخلص من أي تراكم للغبار أو الحطام الذي قد يُؤثر على الأداء.
• يجب على المشغلين حماية الجهاز من زيادة الطاقة عن طريق توصيله بمصدر طاقة غير متقطع (UPS). تُعد أجهزة الأشعة السينية الرقمية حساسة لتغيرات الطاقة المفاجئة، لذلك يمكن استخدام UPS للتخفيف من آثار تغيرات الطاقة المفاجئة.

تطبيق مواصفات جهاز الأشعة السينية الرقمي

ربما تُعد ممارسات طب الأسنان أكثر استخدامات أجهزة الأشعة السينية الرقمية شيوعًا. مع انتشار الرعاية الصحية الشاملة والتحول نحو التشخيص غير الجراحي، ساعدت أجهزة الأشعة السينية الرقمية المخصصة للتطبيقات الأخرى طب الأسنان على تعزيز مكانتها كأول نظام رعاية صحية.

تُشمل أنظمة الرعاية الصحية الأخرى التي تستفيد من أجهزة الأشعة السينية الرقمية ما يلي، على سبيل المثال لا الحصر:

• عام: حلّت أجهزة الأشعة السينية الرقمية محل الأجهزة القياسية إلى حد كبير، لكنها لا تزال تُستخدم للكشف عن الأجسام الغريبة في الجسم، وتتبع تقدم الحالات التي تم تحديدها سابقًا، وتشخيص الأمراض والإصابات الجديدة.
• طب العظام: تساعد الأجهزة أخصائيي طب العظام على تحديد كسور العظام، ومشاكل المفاصل، ومشاكل العظام الأخرى. تكشف الأجهزة عن حالة العظام وتُشير أيضًا إلى وجود أمراض معينة.
• علم الأورام: تُكشف أجهزة الأشعة السينية الرقمية التي تُظهر علامات سرطان الرئة أو سرطان الثدي أو أنواع أخرى من السرطان عن وجود الأورام وتساعد في تتبع فعالية العلاج الجاري.
• أمراض القلب: تساعد الأجهزة أطباء القلب على فحص القلب والأوعية الدموية بحثًا عن مشاكل مثل أمراض القلب، وانسداد الشرايين، ومشاكل القلب والأوعية الدموية الأخرى.
• طب الأطفال: يستخدم أطباء الأطفال أجهزة الأشعة السينية الرقمية للأطفال بطريقة مشابهة لطريقة استخدام الأطباء الآخرين للأجهزة، ولكن مع الحاجة إلى مزيد من الحذر. لذلك، أصبحت أجهزة الأشعة السينية الرقمية المخصصة للأطفال متاحة الآن في السوق لهذه الأطفال.

بالإضافة إلى الرعاية الصحية، تُوفر الصناعات التالية أيضًا تطبيقات لاستخدام جهاز الأشعة السينية الرقمي:

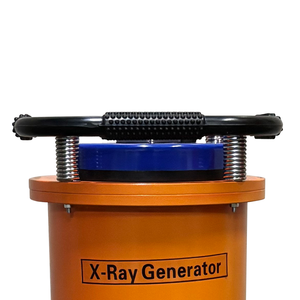

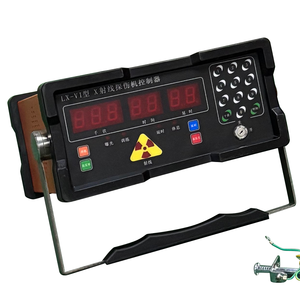

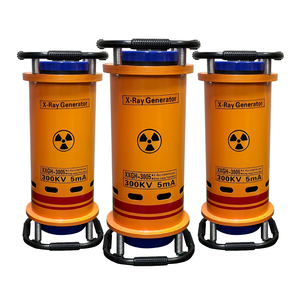

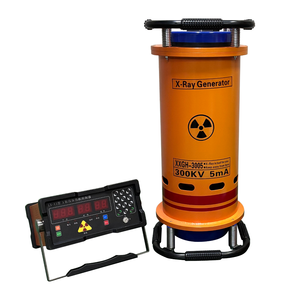

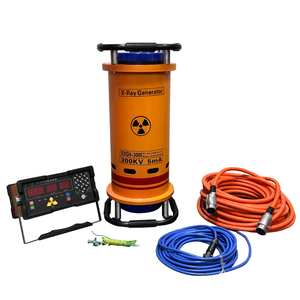

• التصنيع: تُفحّص أجهزة الأشعة السينية الرقمية وتحلل الهياكل الداخلية للمنتجات المصنعة بحثًا عن العيوب مثل الفراغات، والشقوق، وال inclusions ، والشذوذات الأخرى. تُقيّم الأجهزة أيضًا اللحامات، ونزاهة المفاصل، وجودة التجميع. تُستخدم أيضًا للتحقق من محاذاة المكونات، وضمان مطابقة المواصفات، وتحديد نقاط الفشل المحتملة في الأنظمة الحرجة. تساعد أجهزة الأشعة السينية الرقمية في مراقبة الجودة، وتحسين العملية، ومنع الاستدعاءات باهظة الثمن وفشل المنتج في مختلف الصناعات.
• الأمن: تساعد أجهزة الأشعة السينية الرقمية موظفي الأمن على حماية أنفسهم من تهريب الأسلحة، وتهريب المخدرات، وغيرها من الأنشطة الإجرامية. تُفحّص الأجهزة الأمتعة والبضائع والأغراض الشخصية في المطارات، والحدود، والمرافق ذات الحراسة المشددة. تُجرى أيضًا فحوصات الركاب في مراكز النقل والفعاليات العامة. تساعد أجهزة الأشعة السينية الرقمية على حماية البنية التحتية الحيوية، ونظم النقل، والسلامة العامة من خلال الكشف عن التهديدات المخفية وضمان أمن المناطق المقيدة.

كيفية اختيار مواصفات جهاز الأشعة السينية الرقمي

قد تُساعد النصائح التالية مشتري المعدات الطبية الذين يحتاجون إلى اختيار أجهزة الأشعة السينية الرقمية المناسبة لأسواقهم المستهدفة أو تطبيقاتهم.

• تحليل احتياجات التصوير

  ركز على التطبيق المقصود وتأكد من أنواع الهياكل التشريحية التي يجب تصورها. حدد ما إذا كان سيتم استخدام الجهاز لتصوير الأشعة السينية العام، أو التصوير السني، أو مجالات متخصصة مثل طب العظام أو أمراض القلب. ضع أيضًا في الاعتبار جودة الصورة المطلوبة والدقة. قد تتطلب بعض التطبيقات صورًا ذات دقة أعلى للكشف عن التفاصيل الدقيقة.

• فحص أنواع الأجهزة

  تقييم أنواع مختلفة من أجهزة الأشعة السينية الرقمية المتاحة، حيث يوفر كل منها ميزات فريدة لتناسب الاحتياجات المحددة. يوفر جهاز التصوير الشعاعي الرقمي بالفيديو تصويرًا في الوقت الفعلي، مما يجعله مثاليًا للدراسات الديناميكية مثل مراقبة حركة المفاصل، أو حركة الجهاز الهضمي، أو تدفق الأوعية الدموية. يستخدم جهاز التصوير الشعاعي الرقمي كواشف رقمية لتحل محل الأفلام التقليدية، مما يوفر سرعة اكتساب الصور ومعالجتها وتخزينها. يجمع جهاز التصوير المقطعي المحوسب (CT) بين صور الأشعة السينية المتعددة التي يتم التقاطها من زوايا مختلفة حول الجسم لإنتاج صور مقطعية.

• النظر في أنواع الكواشف

  بصرف النظر عن نوع الجهاز، يجب على المشترين أيضًا مراعاة أنواع كواشف الأشعة السينية الرقمية المتاحة. يُعد الكاشف المسطح (FPD) هو المعيار الحديث في التصوير الشعاعي الرقمي، حيث يُحوّل الأشعة السينية مباشرةً إلى إشارات إلكترونية. يوفر FPDs صورًا عالية الدقة، ونطاقًا ديناميكيًا واسعًا، واستخدامًا فعالًا للإشعاع باستخدام المادة المضيئة وكواشف الضوء. تستفيد كواشف مزيج الفيلم/الشاشة من إلمام التصوير القائم على الأفلام مع دمج قدرات المعالجة الرقمية. تجمع هذه الكواشف بين فيلم الأشعة السينية التقليدي والشاشات الفلورية لإنتاج صور يتم بعد ذلك تحويلها رقميًا للتفسير. تستخدم كواشف الراديولوجيا المحوسبة لوحة تصوير فوسفورية لالتقاط وتخزين صور الأشعة السينية. يتم مسح لوحة التصوير لاحقًا بواسطة ليزر لتحرير الطاقة المخزنة وإنشاء صورة رقمية.

• التحقق من جودة الصورة

  اختر الأجهزة التي تُقدم ميزات لتحسين جودة الصورة، مثل تقليل الضوضاء، وخوارزميات معالجة الصورة، وقدرات التخزين. اختر الطرز التي تمتلك ميزات متقدمة لمساعدة أخصائيي الأشعة على إجراء تشخيصات دقيقة وتحسين نتائج المرضى.

• أولويات السلامة

  نظرًا لتعرض الإشعاع، حتى لو كان ضئيلًا، من الضروري شراء جهاز به ميزات أمان ممتازة مثل التحكم التلقائي في التعرض (AEC) ونظم إدارة الجرعة. تساعد هذه الأجهزة على ضمان سلامة المريض وتُقلّل من مخاطر الإشعاع.

• التكامل

  تُعد الأجهزة التي تتمتع بقدرة التشغيل البيني ضرورية لتدفقات العمل السلسة وإدارة المرضى الفعالة. اختر أجهزة الأشعة السينية الرقمية التي تحتوي على بروتوكولات اتصال موحدة، مثل DICOM ، مما يسمح بدمجها بسهولة مع أنظمة الرعاية الصحية الأخرى، بما في ذلك سجلات المرضى الإلكترونية (EHR) وأنظمة أرشفة الصور وتواصلها (PACS).

• النظر في واجهات سهلة الاستخدام

  ركز على أنظمة الأشعة السينية الرقمية التي تحتوي على واجهات بديهية وميزات مُدارة تلقائيًا لتبسيط تدفقات عمل التصوير وتقليل متطلبات التدريب. تُبسط الأجهزة التي تحتوي على عناصر تحكم تعمل باللمس، وإعدادات مُخصصة مُسبقًا، ومعايرة مُدارة تلقائيًا مهام المشغل وتُحسّن من الكفاءة.

• تقييم دعم البائع

  عند إجراء عملية شراء كبيرة للمعدات الطبية مثل جهاز التصوير الشعاعي الرقمي، تصبح شراكة التوريد مهمة. يجب على المشترين أن يأخذوا الوقت لتقييم خدمة دعم البائع المحتمل. اختر موردًا لجهاز الأشعة السينية الرقمي يوفر دعمًا فنيًا شاملًا، بما في ذلك خدمات صيانة وإصلاح المعدات. خذ في الاعتبار توافق موردك مع أحدث المعايير التنظيمية لضمان الجودة وسلامة المرضى.

أسئلة وأجوبة

س1: ما هي مواصفات جهاز الأشعة السينية الرقمي الأساسية لعيادة الأسنان؟

ج1: تُعد مواصفات جهاز الأشعة السينية الرقمي الأساسية لعيادة الأسنان هي جرعة إشعاع منخفضة، وإمكانات داخل الفم، ومستشعر رقمي أو لوحة تصوير، وتصميم مضغوط.

س2: كيف تُقارن مواصفات جهاز الأشعة السينية الرقمي بمواصفات أجهزة الأشعة السينية التقليدية؟

ج2: تتطلب مواصفات الأشعة السينية الرقمية جهد أنبوب وتيارًا مشابهًا، ووقت التعرض، وسعة التصوير للأجهزة التقليدية. تُعد مواصفات جهاز الأشعة السينية الرقمي لها بعض المزايا. يُستخدم جرعة إشعاع أقل لإنتاج الصور. يُعد التقاط الصور ومعالجتها أسرع، والصورة النهائية تتمتع بوضوح وتفاصيل أفضل.

س3: ما أنواع مواصفات جهاز الأشعة السينية الرقمي التي تحتاجها عيادة طب العظام؟

ج3: تحتاج عيادة طب العظام إلى جهاز الأشعة السينية الرقمي ذي المواصفات التالية: جرعة إشعاع أعلى، مستقبل صورة كبير، قوة مولد أكثر من 3 كيلووات، وحجم بؤري مناسب لتصوير العظام بدقة عالية.

س4: ما هي بعض مواصفات كاشف الأشعة السينية الرقمي الأساسية؟

ج4: تُعد مواصفات كاشف الأشعة السينية الرقمي الرئيسية هي نوع الكاشف (مسطح أو CCD)، والدقة، وحجم البكسل، والنطاق الديناميكي، والميزات ذات الصلة الأخرى مثل إمكانية لاسلكية ووظائف التركيز التلقائي.
