محمل دليلي خطي هي وين

أنواع محامل أدلة Hiwin الخطية

تُعد الأدلة الخطية مكونات أساسية في نظام الحركة الخطية. تتضمن الأنواع الرئيسية لمحامل أدلة Hiwin الخطية ما يلي:

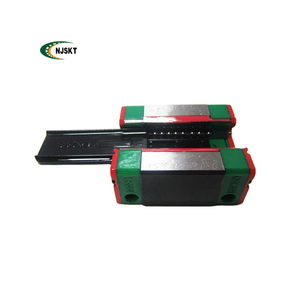

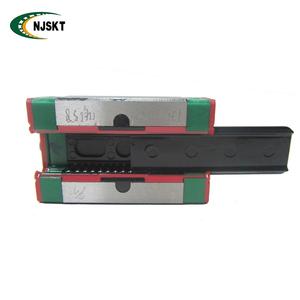

• دليل خطي كتلة

  يحتوي الدليل على كتلة مستطيلة تتحرك في نفس اتجاه السكة. يوفر حركة خطية في الآلات وتطبيقات الإطار. يوفر محامل أدلة Hiwin الخطية كتلة عنصر توجيه مع كتلة مثبتة في اتجاهين. يمكن أن يستوعب الأحمال الشعاعية والمحورية. تتوفر أدلة Hiwin الكتلية في العديد من النماذج. الأنواع هي SG و MG و RG و HG و QH. يتميز نوع HG بسعة تحميل عالية مقارنة بالنماذج الأخرى. يتميز نوع SG بملف شخصي رفيع. في بعض الأنواع ، هناك حل مع ختم إضافي في منطقة الاحتكاك لزيادة الحماية والمتانة.

• دليل خطي رمح

  على عكس أدلة الكتل ، تستخدم أدلة الرمح رمحًا لحركة المحور الخطية. تتكون عادةً من رمح يحتوي على محمل مثبت على الرمح أو منزلق ينزلق على طول الرمح. يشار إليها أيضًا بالأرصفة المنزلقة الخطية. يتم تصنيع الرموز باستخدام مواد الفولاذ الكربوني والفولاذ المقاوم للصدأ والفولاذ المطلية بالكروم. يتميز الفولاذ المطلية بالكروم بطبقة محددة لمقاومة التآكل والصلابة العالية. تنتج Hiwin سكك حديد وأرصفة مخصصة لتحمل الأحمال العالية والقوة.

• دليل خطي عبر الأسطوانة

  تستخدم أدلة Hiwin الخطية عبر الأسطوانة أسطوانات متعامدة مكدسة في نمط متقاطع مع سكة دليل على شكل حرف V. توفر هذه الأدلة الخطية تصميمًا مضغوطًا مع صلابة عالية وسعة تحميل ودقة عندما تكون المساحة محدودة. تُمكّن هذه الميزات من تطبيق الأدلة الخطية في مجالات مثل أدوات البصريات والآلات الدقيقة.

• دليل خطي مصغر

  توفر أدلة Hiwin الخطية المصغرة حلًا للتحكم في الحركة مضغوطًا ودقيقًا. تم تصميمها للمساحات الصغيرة والتطبيقات التي تتطلب احتكاكًا منخفضًا وتشغيلًا سلسًا ودقة عالية.

• سكك حديد ثنائية الاتجاه

  توفر سكك Hiwin ثنائية الاتجاه مكونات حركة تدعم وظائف تحمل الحمل والتوجيه في اتجاهات متعددة الأبعاد. عادةً ما يتم تصميم هذا النوع من السكك الحديدية الخطية لتوفير دعم الحركة في الاتجاه العمودي. لذلك ، ستحتوي سكة Hiwin ثنائية الاتجاه على سكة حديدية مثبتة على شكل حرف T مقلوب لدعم سكة أخرى لتصبح متحركة في الاتجاه العمودي على السكة العمودية.

المواصفات والصيانة

• الدقة: دقة آلة أدلة Hiwin الخطية ، وتحديد ما إذا كانت من الدقة العادية أو الدقة العالية.
• سعة التحميل: الوزن أو الحمل الذي يمكن أن تتحمله سكة Hiwin الخطية ، والذي يشمل أيضًا قوى الانحناء والدفع.
• الطول: يشير هذا إلى الحجم الطويل الإجمالي لسكة Hiwin ، باستثناء أبعاد التركيب.
• المقطع العرضي: العرض والارتفاع المقاس من سطح التركيب إلى أسفل السكة. إنه حجمها بشكل أساسي عند رؤيتها من الجانب.
• عدد الكتل: تُعرف كتل Hiwin التي تتحرك على طول السكة الخطية باسم كتل Hiwin. تحمل كل كتلة وتدعم الوزن ، وتتكون كل كتلة من العديد من المحامل. تتصل بالأجسام المتحركة وعادةً ما تقتصر على كتلة واحدة لكل سكة.

عند الحديث عن صيانة نظام Hiwin للحركة الخطية ، فإن الصيانة الدورية ضرورية لجعل الشريحة / الدليل الخطي يعمل بسلاسة طوال عمر الخدمة. تعتمد الصيانة الدورية عادةً على تكرار الاستخدام وبيئة العمل وسعة تحمل الحمل. من الطبيعي ، من الضروري دائمًا الحفاظ على الشريحة / الدليل الخطي خاليًا من الملوثات الخارجية وتجنب الاستخدام المفرط للمواد المزلقّة حتى لا تلتصق بها الأوساخ.

بعد تنظيف الشريحة / الدليل الخطي Hiwin ، يجب تطبيق كميات صغيرة من المواد المزلقّة على الأجزاء التي تتلامس مع بعضها البعض. عادةً ، يكون 1 إلى 2 قطرات من زيت التشحيم على نقاط التلامس أكثر من كافية. تختلف كمية القوة اعتمادًا على نوع الشرائح / الأدلة الخطية وبيئة العمل الخاصة بها. يجب دائمًا تطبيق القوة بلطف باستخدام قطعة قماش نظيفة خالية من النسالة أو ورق لتنظيف ومسح الزيت الزائد المستخدم. يجب أن يتم نفس الشيء لإزالة الملوثات والأوساخ على سطح الشريحة / الدليل الخطي.

في حالة وجود حطام غريب أو أوساخ متراكمة في مساحات مُربكة أو ضيقة ، يُنصح دائمًا باستخدام ضاغط هواء عالي الجودة أو منفاخ لإزالتها بدلاً من استخدام مادة تنظيف كيميائية. في حالة تلوث الشريحة / الدليل الخطي بشكل كبير ، يمكن استخدام مادة تنظيف كيميائية ، ويمكن استخدام قطعة قماش تنظيف غير كاشطة لتنظيفها.

سيناريوهات

• مراكز التصنيع الدقيقة

  في صناعة معدات التصنيع ، يتم استخدام الأدلة الخطية بشكل متكرر في معدات التصنيع مثل المخرطة وآلات الطحن وآلات CNC. يضمن هذا أن قطع الشغل والحفر وغيرها من الإجراءات تتم بدقة وثبات. توفر الأدلة الخطية قدرات تصنيع عالية الدقة ، مما يضمن أن معدات التصنيع يمكن أن تلبي متطلبات مهام المعالجة المعقدة وتحقيق مستوى عالٍ من الدقة. عند استخدامها مع كتلة دليل خطية ، يتم إنشاء مسار منخفض الاحتكاك للسكة والكتل للانزلاق ضد بعضها البعض ، مما يضمن حركة سلسة وغير محدودة. يسمح هذا بتثبيت الشغل ومعالجته بشكل ثابت ، مما يشكل جزءًا أساسيًا من معدات التصنيع.

• الروبوتات والأتمتة

  تلعب الأدلة الخطية دورًا حاسمًا في صناعة الروبوتات والأتمتة. تُستخدم على نطاق واسع في أذرع الروبوتات والمركبات ذاتية القيادة (AGVs) وأنظمة التجميع الآلية المختلفة. توفر الأدلة الخطية حركة خطية عالية الدقة ودعمًا ثابتًا ، مما يسمح لمعدات الروبوتات والأتمتة بتحقيق وضع دقيق ووظائف حركة سلسة. على سبيل المثال ، في خط تجميع آلي ، تحتاج الروبوتات إلى أداء مهام مثل الإمساك والوضع والمعالجة. يسمح استخدام الأدلة الخطية كمنصة حركة لأذرع الروبوت بالتحرك بسلاسة ودقة على طول خط مستقيم أو مسار محدد ، وبالتالي تحقيق مهمة الأتمتة.

• آلات الطلاء البصري

  تُعد الأدلة الخطية مكونات رئيسية أيضًا في آلات الطلاء البصري. عادةً ما تُطبق هذه الآلات أفلامًا مضادة للانعكاس وأفلامًا متعددة الطبقات وطلاءات أخرى على العناصر البصرية مثل العدسات والمرايا والنوافذ. تدعم الدقة والاستقرار في الأدلة الخطية حركة حاملات الركيزة ومصادر الطلاء وأذرع الروبوت ، مما يسمح بعمليات ترسيب الطلاء عالية الدقة والمتجانسة. يؤدي استخدام الأدلة الخطية إلى تحسين جودة وعائد الأجهزة البصرية ، لتلبية متطلبات صناعة البصريات الصارمة.

• المعدات الطبية

  تتطلب المعدات الطبية تلبية متطلبات الحركة الخطية والاستقرار. عادةً ما تدعم الأدلة الخطية وتضع العديد من أجهزة الاستشعار وأجهزة التصوير في معدات مثل أجهزة التصوير المقطعي المحوسب وأجهزة الموجات فوق الصوتية ونظار الكشف الداخلي الإلكترونية. يسمح الدعم الموثوق به والموضع الدقيق للدليل الخطي بفحص المرضى وعلاجهم لتحقيق وظائف التشخيص والعلاج الدقيقة. على سبيل المثال ، في الروبوت الجراحي ، يمكن للأدلة الخطية توفير حركة دقيقة لأدوات الروبوت الجراحية ، مما يضمن إجراءات جراحية دقيقة وغير جراحية.

كيفية اختيار محامل أدلة Hiwin الخطية

يجب على مشتري الأعمال مراعاة العديد من العوامل الأساسية التي يجب مراعاتها عند اختيار أدلة Hiwin الخطية.

• تحليل متطلبات التحميل

  أولاً ، يجب عليهم تقييم التطبيق لتحديد مقدار الأحمال التي يجب دعمها. بالإضافة إلى تصنيف الحمل ، سيشتمل ذلك أيضًا على وزن الأحمال الثابتة (الثابتة) والديناميكية (المتحركة). يجب عليهم أيضًا مراعاة وزن الجسم وعوامل أخرى ، مثل اهتزازات أو صدمات الأحمال التي قد تحدث في التطبيق.

• نوع الدليل

  يجب عليهم اختيار نوع الدليل الخطي المناسب لمتطلبات التطبيق. على سبيل المثال ، في التطبيقات عالية السرعة ، قد يكون دليل خطي الأسطوانة أكثر ملاءمة لأنه يقلل الاحتكاك ويسمح بسرعات أعلى من دليل انزلاقي.

• الدقة والدقة

  يحتاج مشتري الأعمال إلى مراعاة مستوى الدقة والدقة المطلوبين لتطبيق محدد. بالنسبة للتطبيقات التي تتطلب دقة عالية وتكرارية ، قد يحتاجون إلى اختيار أدلة خطية عالية الدقة مع تحملات أكثر صرامة ومكونات عالية الدقة.

• المُتطلبات البيئية

  يحتاج مشتري الأعمال إلى مراعاة بيئة التشغيل التي ستُستخدم فيها الأدلة الخطية. على سبيل المثال ، إذا كان التطبيق يتضمن التعرض للغبار أو الحطام ، فقد يحتاجون إلى اختيار أدلة خطية مع حلول إغلاق مناسبة لمنع التلوث.

• قيود الميزانية

  يحتاج مشتري الأعمال إلى مراعاة قيود ميزانية شركاتهم. يجب عليهم تحقيق التوازن بين أداء الأدلة الخطية وجودتها وميزاتها مع الميزانية. بينما من المهم اختيار أدلة خطية تلبي احتياجات الشركة ، يجب على المشترين أيضًا مراعاة الفعالية من حيث التكلفة وقيمة المال.

أسئلة وأجوبة محامل أدلة Hiwin الخطية

س 1: كيف يعمل محامل الدليل الخطي؟

ج 1: يسمح محامل الحركة الخطية بالحركة الخطية من خلال وجود العديد من الكرات الموجودة بين الرمح والمحمل. تدور الكرات بين السطحين ، مما يسمح للكائن بالتحرك بسلاسة وحرية.

س 2: ما هو الفرق بين الشريحة الخطية والدليل الخطي؟

ج 2: الدليل الخطي هو عنصر ثابت يوفر خطًا مستقيمًا للحركة للأجزاء المتحركة. من ناحية أخرى ، فإن الشريحة الخطية هي جزء متحرك ينزلق على طول المسار الذي يحدده الدليل الخطي.

س 3: هل الأدلة الخطية والسكك الحديدية هي نفس الشيء؟

ج 3: غالبًا ما تُسمى الأدلة الخطية بالسكك الحديدية الخطية. يشيرون إلى نظام توجيه مماثل يوفر حركة خطية لمكونات الآلات أو المعدات.

س 4: ما هي استخدامات الأدلة الخطية؟

ج 4: تدعم الأدلة الخطية وتوجه الأجزاء المتحركة في اتجاه واحد. تُستخدم الأدلة الخطية بشكل متكرر مع عنصر انزلاقي للسماح بحركة خطية سلسة وحرّة.
