تصميم رافعة مغرفة

أنواع تصميم رافعة القدر

تُعرف الرافعة المستخدمة لنقل صبّات المصهور، وسكبها، وحملها في مختلف الإعدادات الصناعية باسم رافعة القدر. وهي مصممة بشكل عام لمعالجة القدر التي تحمل مواد منصهرة في مصانع الصب، ومصانع الصلب، وغيرها من صناعات المعادن. هناك العديد من أنواع **تصميم رافعة القدر**، بما في ذلك رافعة القدر ذات العارضة المزدوجة، ورافعة القدر المائلة، ورافعة القدر المتحكم بها من خلال المعلقة، وبرج القدر، ورافعة القدر ذات الخطاف، وغيرها.

• رافعة القدر ذات العارضة المزدوجة:

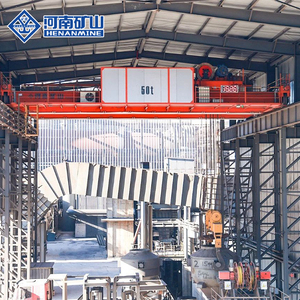

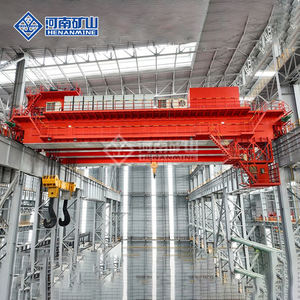

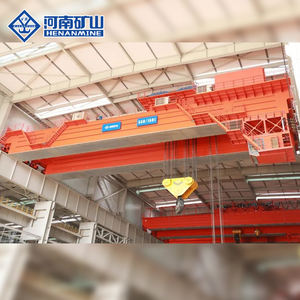

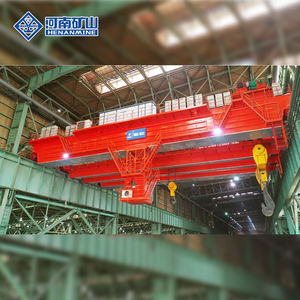

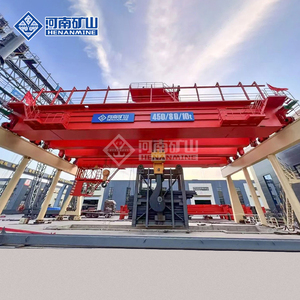

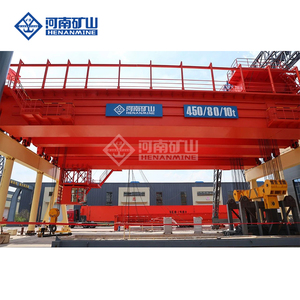

رافعة القدر ذات العارضة المزدوجة هي تصميم يستخدم شعاعين دعم للجسم الرئيسي للرافعة. مثل هذا التصميم يسمح بارتفاعات و قدرات رفع أكبر، بالإضافة إلى توفير استقرار وقوة أكبر عادةً. فهي مناسبة للمهام الشاقة. وتُعد رافعات القدر ذات العارضة المزدوجة شائعة بشكل خاص للاستخدام مع رافعات السقف والرافعات الأرضية، من بين أمور أخرى.

• رافعة القدر المائلة:

هذا النوع المحدد من رافعة القدر يحتوي على وظيفة إمالة، يمكن إمالة القدر لصبّ المعدن المنصهر في القوالب أو الحاويات. هذا التحكم الدقيق ضروري للحفاظ على السلامة وتقليل الانسكاب أثناء عملية الصب.

• رافعة القدر المتحكم بها من خلال المعلقة:

يمكن للمشغلين التحكم في موضع القدر بأمان وسهولة مع الحفاظ على مسافة آمنة من الرافعة. يمكن استبدال التحكم المعلق بتحكم عن بعد لاسلكي لتحقيق وظيفة مماثلة مع مزيد من الراحة والسلامة.

• برج القدر:

يمكن لنظام البرج تدوير القدر وإمالةها من موضع إلى آخر. كما يتم تثبيته بأنواع مختلفة من الرافعات، مثل الرافعة ذات العارضة المزدوجة أو الرافعة ذات العارضة المفردة، لتحقيق الوظيفة المطلوبة.

• رافعة القدر ذات الخطاف:

كما يوحي الاسم، يستخدم تصميم رافعة القدر المحددة هذه خطافًا لرفع القدر ونقلها. رافعات القدر ذات الخطاف مناسبة لتعدد استخداماتها، بالإضافة إلى سهولة استخدامها، وهي مناسبة لمختلف التطبيقات والبيئات.

مواصفات وصيانة تصاميم رافعة القدر

• قدرة التحميل:

  يشير هذا إلى الحد الأقصى لوزن المعدن السائل الذي يمكن لرافعة القدر رفعه ونقله. تتراوح قدرة التحميل لرافعة القدر عادةً من 5 أطنان إلى أكثر من 500 طن.

• المدى:

  هذه هي المسافة الأفقية بين دعامتين رأسيتين للرافعة. يحدد المدى عرض منطقة العمل التي يمكن للرافعة تغطيتها. يتراوح مدى رافعات القدر عادةً من بضعة أمتار إلى أكثر من 30 مترًا.

• ارتفاع الرفع:

  هذا هو الحد الأقصى للارتفاع الذي يمكن للرافعة أن ترفع به القدر. عادةً ما يتم قياسه من مستوى الأرض إلى أعلى الرافعة. يتراوح ارتفاع رفع رافعات القدر عادةً من بضعة أمتار إلى أكثر من 20 مترًا.

• سرعة الرفع:

  يشير هذا إلى سرعة رفع الرافعة وخفضها للقدر. بعض رافعات القدر مجهزة بسرعات رفع مختلفة لتناسب مختلف ظروف التشغيل. تتراوح سرعة رفع رافعات القدر بشكل عام من 0.1 م / دقيقة إلى 2.5 م / دقيقة.

نصائح الصيانة لتصاميم رافعة القدر

يعدّ الصيانة الدورية لرافعة القدر ضرورية للحفاظ عليها في حالة عمل جيدة، وإطالة عمر خدمتها، وضمان السلامة. فيما يلي بعض نصائح الصيانة لرافعة القدر:

• تزييت الأجزاء المتحركة من الرافعة، مثل المحامل، والبكرات، والأسطح المنزلق، حسب الجدول. استخدم الشحوم المناسبة وتأكد من نظافة الأسطح قبل وضع الشحوم.
• إجراء فحوصات دورية للرافعة لتحديد أي علامات على التآكل أو التلف أو الأجزاء الفضفاضة. اهتمّ بشكل خاص بالمكونات الحاسمة، مثل آليات الرفع، والسكك الحديدية، والنظم الكهربائية.
• تنظيف الرافعة بانتظام لإزالة أي أوساخ أو غبار أو حطام أو رشاشات للمعدن المنصهر. يساعد هذا على منع التآكل ويحافظ على تأثير التبريد الجيد.
• التأكد من تشغيل الرافعة ضمن قدرة التحميل المقدرة لها وتجنب حالات الحمل الزائد. قم بتثقيف المشغلين حول ممارسات التشغيل الصحيحة لمنع التأثيرات والصدمات غير الضرورية للرافعة.
• إجراء الإصلاحات اللازمة على الفور بمجرد اكتشاف أي أضرار أو مشاكل أثناء عمليات الفحص. هذا يمنع تفاقم المشكلة ويضمن بقاء الرافعة آمنة للاستخدام.
• الحفاظ على تهوية مناسبة وتنظيف الغبار في غرفة المعدات لتجنب التعرض للبيئات القاسية التي يمكن أن تقصر عمر خدمة الرافعة.
• الاحتفاظ بسجل الصيانة وتسجيل المعلومات ذات الصلة، مثل تواريخ الفحص، والإصلاحات التي أجريت، وأي مشكلات تم مواجهتها. يساعد هذا على تتبع سجل صيانة الرافعة وضمان اتخاذ إجراءات متابعة في الوقت المناسب.

التطبيقات الصناعية لتصميم رافعة القدر

يُعدّ **تصميم رافعة القدر** له العديد من التطبيقات في مختلف الصناعات التي تحتاج إلى التحكم في الأحمال الثقيلة ونقلها. تُستخدم بشكل شائع في صناعة صهر الصلب وغيرها من صناعات المعادن. تُستخدم رافعة القدر لحمل القدر التي تحتوي على المعدن المنصهر من الفرن أو لصبّها لنقلها من مكان إلى آخر. تستخدم صناعات أخرى مثل مصانع الصبّ والتصنيع الثقيل رافعات القدر لأغراض مشابهة لصناعات الصلب والمعادن.

تُستخدم رافعات القدر لنقل الأنابيب، وأجزاء الآلات، والعوارض الفولاذية، والحاويات، والمعدات الثقيلة، أو المواد في الصناعات التي تعمل مع المواد الثقيلة، مثل النفط والغاز، والتعدين، والبناء الثقيل. تستخدم صناعات السيارات والفضاء رافعات القدر في خطوط التجميع لنقل المكونات الثقيلة. تستخدم صناعة السكك الحديدية رافعات القدر لبناء خطوط السكك الحديدية.

يمكن لأي صناعة تحتاج إلى نقل الأحمال الثقيلة بطريقة آمنة وفعالة الاستفادة من استخدام رافعة القدر.

كيفية اختيار تصاميم رافعة القدر

يجب على أصحاب الأعمال مراعاة عوامل رئيسية عند اختيار تصميم رافعة القدر المناسب لاحتياجاتهم الصناعية:

• تقييم الاحتياجات الصناعية

  يجب على أصحاب الأعمال تحديد احتياجاتهم ومتطلباتهم الصناعية الفريدة أولاً. يجب عليهم تحديد المهام المحددة التي يعتزمون استخدام الرافعة لأدائها، مثل المواد والوزن والحجم ودرجة الحرارة. يمكن لأصحاب الأعمال أيضًا مراعاة بيئة التشغيل العامة للرافعة، بما في ذلك مساحة الأرض المتاحة، ومتطلبات الارتفاع، ووجود أو عدم وجود معدات وعقبات أخرى. كما يحتاجون إلى مراعاة نظام التحكم المطلوب، سواء أرادوا تبني نظام يدوي أو شبه أوتوماتيكي أو أوتوماتيكي بالكامل. من خلال إجراء تقييم شامل للاحتياجات الصناعية، يمكن لأصحاب الأعمال فهم خصائص و المعلمات الفنية التي يحتاجون إلى مراعاتها في رافعة القدر بشكل أفضل.

• البناء الثقيل

  ستكون هناك حاجة إلى إطار شعاع قوي ومتين لتحمل حمولة ثقيلة. اختر رافعة مصنوعة من الفولاذ عالي القوة أو مواد أخرى ذات خصائص تحمل أحمال جيدة. تأكد من أن تصميم وتصنيع الرافعة يلبيان متطلبات تحمل الوزن المحددة. بالنسبة لحالات الأحمال العالية، فكر في استخدام تصميم رافعة ذات عارضة مزدوجة لتحقيق قدرة تحمل أحمال أفضل واستقرار.

• ميزات السلامة

  السلامة لها أهمية قصوى دائمًا في العمليات الصناعية. يجب على أصحاب الأعمال الانتباه إلى ميزات السلامة وأجهزة الحماية المجهزة برافعات القدر tsp. على سبيل المثال، اختيار رافعة مزودة بنظام مانع للتصادم يمكن أن يمنع فعليًا وقوع حوادث ناتجة عن تصادم الرافعة مع المعدات أو العقبات الأخرى. يمكن لنظام حماية الحمل الزائد أن يمنع تلف الرافعة والحوادث بسبب الحمل الزائد. يمكن أن يحسن تصميم مقاومة التذبذب من استقرار الرافعة ويمنع التذبذب أثناء التشغيل. يمكن أن تساعد ميزات السلامة هذه في حماية سلامة المشغلين والمعدات أثناء الاستخدام.

• كفاءة الطاقة وسهولة الصيانة

  اختر مصدر الطاقة المناسب للرافعة بناءً على الاحتياجات الصناعية وظروف الموقع. قد تشمل الخيارات رافعات تعمل بالكهرباء، أو مولدات ديزل، أو تلك التي تعمل بمصادر طاقة خاصة أخرى. في الوقت نفسه، عند مراعاة احتياجات صيانة الرافعة، اختر تصميمًا يسمح بالوصول بسهولة إلى الأجزاء الحاسمة ومناطق الصيانة. يجعل هذا الأمر الصيانة والإصلاح الدوريين مناسبين، مما يساعد على الحفاظ على تشغيل الرافعة بكفاءة وأمان لفترة أطول.

أسئلة وأجوبة

س1: ما هي ميزات السلامة في رافعة القدر؟

ج1: تشمل ميزات سلامة الرافعة نظام استشعار الحمل الزائد، وأزرار التوقف الطارئ، ومفاتيح النهاية، وحارس السلامة المناسب.

س2: ما هي أنواع رافعات القدر؟

ج2: هناك العديد من أنواع رافعات القدر. أشهرها رافعات القدر التي تعمل من الأعلى، ورافعات القدر التي تعمل من الأسفل، ورافعات القدر ذات العارضة المزدوجة، ورافعات القدر شبه الغاطسة.

س3: كيف يتم صيانة رافعة القدر؟

ج3: تتضمن صيانة الرافعة عمليات الفحص الدورية، وتزييت الأجزاء المتحركة، والتحقق من المكونات الكهربائية وميزات السلامة. كما أنها تتضمن إصلاحات الرافعة واستبدال الأجزاء البالية أو التالفة.

س4: كيف تعمل رافعة القدر؟

ج4: يتضمن تشغيل الرافعة التنسيق السليم لمكوناتها. يطلب من مشغل الرافعة امتلاك معرفة ومهارات متعمقة.
