سكة توجيه خطية صينية

أنواع مسارات الدليل الخطية الصينية

أصبحت مسارات الدليل الخطية عنصراً لا غنى عنه في العديد من التطبيقات، خاصة في مجال هندسة الميكانيكا المعاصرة. تُعد قدرتها على دعم حركة أجزاء متنوعة بشكل غير محدود من أهم مزاياها وسمة أساسية لها.

• مسار دليل خطي أسطواني: يستخدم مسار الدليل الخطي الأسطواني محامل أسطوانية، يتم وضعها على طول مسارين متوازيين. بفضل شكلها الأسطواني، تُقلل هذه الأسطوانات من الاحتكاك أثناء الحركة، مما يحسن دعم الحمل والاستقرار. تُعد هذه التصميمات الخاصة بدليل الحركة الخطية خيارًا ممتازًا لتحمل الأحمال الثقيلة وتقديم تطبيقات عالية السرعة.

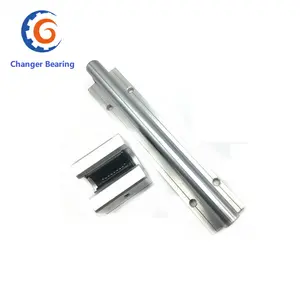

• مسار دليل خطي كتلة خطية: تشمل مسارات دليل خطي الكتلة الخطية تكوينًا حيث يعمل العمود كمسار، بينما تتكون الكتلة الخطية من الوحدة المتحركة. في حين يوفر العمود حركة مباشرة، تتكون الكتلة الخطية من هيكل ومحامل كروية. يضمن هذا التصميم الخاص حركة دقيقة تُطيل من عمر الجهاز.

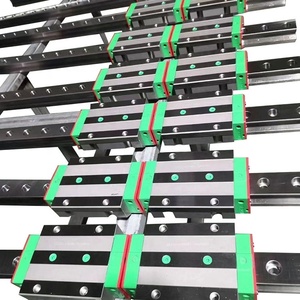

• دليل مسار Hiwin: يشير دليل مسار Hiwin إلى نظام دليل خطي تم تصميمه باستخدام مقطع عرضي رقيق يتميز بمسح العمود أو الكتلة. مصنوع أساسًا من الفولاذ، دليل مسار Hiwin متمركز ذاتيًا ويُمكنه توفير حركة دقيقة مع الحد الأدنى من رد الفعل العكسي.
• مسار دليل خطي كروي: يتكون مسار دليل خطي كروي من عمود أو مسار يعمل كمسار للحركة وعربة بها محامل كروية داخلية. تتحرك العربة على طول المسار بواسطة تدحرج المحامل الكروية. يقلل هذا التصميم من معامل الاحتكاك ويوفر قدرة تحمل عالية وعملية سلسة.

مواصفات وصيانة مسارات الدليل الخطية الصينية

مواصفات مسارات الدليل الخطية الصينية

• المواد: تُصنع مسارات الدليل الخطية من مواد مختلفة بناءً على استخداماتها. على سبيل المثال، يُستخدم الألومنيوم الأخف وزنًا للأجزاء التي تحتاج إلى حملها أو نقلها بسرعة. كما يُستخدم الفولاذ، المعروف بقوته العالية، عند التعامل مع الأوزان الثقيلة. غالبًا ما يُستخدم الفولاذ المقاوم للصدأ في الأماكن التي تتطلب مقاومة عالية للتآكل من أجل المتانة. علاوة على ذلك، يمكن تغيير طلاء الفولاذ، مثل الكروم، لتوفير حماية إضافية وتقليل التآكل.
• الأحجام: تأتي مسارات الدليل الخطية بأطوال وعروض وأرتفاعات مختلفة لتناسب العديد من الآلات المختلفة. يمكن أن تكون المسارات الصغيرة 3 مم × 5 مم، بينما قد تكون المسارات الأكبر المستخدمة في المعدات الكبيرة 20 مم × 30 مم أو أكثر.
• قدرة تحمل الوزن: تعني قدرة تحمل الوزن كمية الوزن التي يمكن لمسار دليل خطي تحملها دون أن ينكسر. قد تدعم المسارات ذات الخدمة الخفيفة 5 إلى 10 كجم، والمتوسطة 50 كجم، والأجزاء ذات الخدمة الثقيلة أكثر من 500 كجم. يعد اختيار قدرة تحمل الوزن الصحيحة أمرًا مهمًا للسلامة والوظيفة.
• الدقة والدقة: تستخدم مسارات الدليل الخطية السمتين التاليتين: الدقة والدقة. لتسليط الضوء على الفرق، تُظهر الدقة مدى قرب القياس من القيمة الفعلية، بينما تشير الدقة إلى أن القياسات المتكررة تُنتج نفس الرقم. لذلك، قد تكون لمسارات الدليل خطأ أقل من 1 إلى 20 ميكرون.
• التشحيم: غالبًا ما تحتاج مسارات الدليل إلى الزيت لضمان الحركة السلسة. يمكن أن يكون الزيت المستخدم شحمًا أو زيت تشحيم مثل زيت المحرك 2 أو 3. يُستخدم الشحم الثقيل للمناطق ذات الأحمال الأعلى والسرعات الأبطأ.
• درجة حرارة التشغيل: تتراوح درجة حرارة تشغيل مسارات الدليل الخطية بين -20 و +80 درجة مئوية.
• سرعة التشغيل: يمكن لمسارات الدليل الخطية نقل الأجسام بسرعة من 1 م/ث إلى 5 م/ث. ومع ذلك، تعتمد السرعة الفعلية على الحمل المطبق عليها وعوامل أخرى مثل التشحيم والتركيب والمحاذاة.

الصيانة

على الرغم من أن المسارات مصممة لتدوم لفترة طويلة، إلا أن الصيانة المنتظمة هي المفتاح لتحسين عمر الخدمة. فيما يلي بعض نصائح الصيانة للمستخدمين وموردي مسارات الدليل.

• تنظيف مسار الدليل بشكل منتظم: استخدم قطعة قماش خالية من النسالة ومذيبات التنظيف لإزالة الغبار والحطام والجزيئات من المسار. تأكد من إزالة جميع الملوثات قبل تطبيق مواد التشحيم.
• تشحيم المسار: بعد تنظيف مسار الدليل الخطي، ضع الشحم أو الزيت المناسب عليه. يضمن ذلك حماية الأجزاء المتحركة من مسار دليل الحركة الخطية بشكل جيد من التآكل.
• التفتيش المنتظم: نفذ فحصًا منتظمًا لمكونات مسار الدليل الخطي. تحقق من وجود أي علامات على عدم المحاذاة أو التلف أو التآكل غير الطبيعي. يساعد ذلك على معالجة المشكلات الصغيرة قبل أن تتفاقم وتصبح مشكلات كبيرة.
• الحفاظ على الحمولة المناسبة: يجب على المستخدمين التأكد من عدم تحميل مسارات الدليل الخطية بشكل زائد عن قدرة تحمل الوزن. يؤدي الحمل الزائد إلى تآكل مسارات الدليل الخطية بسرعة، مما يقلل من عمر خدمة التشحيم.
• الحفاظ على المحاذاة: تُعزز محاذاة مسارات الدليل الخطية بشكل صحيح قدرة تحمل الوزن وتُتيح حركة سلسة للأجزاء المتصلة. كما يجب على المستخدمين تجنب البيئات القاسية التي تُعرض مسارات الدليل للكيميائيات.

سيناريوهات تطبيق مسارات الدليل الخطية

كمكون أساسي يحتوي على الشرائح والمحامل، تتمتع مسارات الدليل الخطية بسيناريوهات تطبيق متنوعة وواسعة في مختلف الصناعات.

في مجالات الآلات والأتمتة، تُستخدم مسارات الدليل الخطية غالبًا في آلات التصنيع باستخدام الحاسوب (CNC) وآلات القطع وآلات طباعة الحرير. على سبيل المثال، في آلة CNC، يُتيح استخدام مسارات الدليل الخطية لمعداتها تحقيق مستوى عالٍ من الدقة وضمان تشغيل مستقر، حتى بالنسبة لمهام القطع الطويلة أو المعقدة. بالإضافة إلى ذلك، يمكن العثور على مسارات الدليل الخطية في الأجهزة المستخدمة لأتمتة الخدمات اللوجستية، مثل أنظمة التخزين الآلية وآلات الفرز. تتطلب هذه الأجهزة دقة وكفاءة، ويوفرها مسارات الدليل الخطية التي تضمن حركة سلسة ودقيقة للمنتجات أو المعدات.

في مجال تصنيع المعدات الطبية، تُستخدم مسارات الدليل الخطية بشكل نموذجي في معدات الأجهزة التشخيصية والتصوير، بالإضافة إلى مجال الأدوات الدقيقة، بما في ذلك معدات الاختبار والتحليل. تُدمج الأجهزة الطبية، مثل جهاز التصوير بالرنين المغناطيسي (MRI)، مسارات الدليل الخطية في تصميمها لضمان حركة ودقة وضع مكونات التصوير.

في مجال الروبوتات، تُستخدم مسارات الدليل الخطية عادةً في الروبوتات الصناعية، بالإضافة إلى الروبوتات الخدمية ونظم المركبات ذاتية القيادة (AGV). تُتيح مسارات الدليل الخطية لأذرع الروبوتات الصناعية تحقيق حركات سلسة ودقيقة، مما يؤدي إلى مهام وعملية مختلفة، بما في ذلك التعامل والتجميع واللحام.

في مجال تكنولوجيا الفضاء والطيران، تُستخدم مسارات الدليل الخطية في مجالات مثل تصنيع الطائرات، بالإضافة إلى محاكاة الفضاء والاختبارات. تُستخدم هذه المسارات لدعم وتحكم حركة المعدات والأجهزة، مما يؤدي إلى مهام متنوعة مثل تجميع مكونات الطائرات وضبطها واختبارها.

كيفية اختيار مسار دليل خطي صيني

أثناء اختيار نظام دليل خطي لتطبيق معين، يجب على مشتري الأعمال مراعاة بعض العوامل الحاسمة. وللقيام باستثمار جيد في أدلة الحركة الخطية، يجب على المشتري البحث عن خيارات المعلمات التالية.

• متطلبات التطبيق

في البداية، يحتاج المشتري إلى تحديد احتياجات الاستخدام الأولى بأبعادها وقدرة تحمل الحمل وسرعتها. سيساعد ذلك في توضيح نظام دليل الحركة الخطية المطلوب. على سبيل المثال، قد يختار المشتري مسارات دليل واسعة لدعم أحمال العمل الثقيلة أو تمديد أطوالها لاستيعاب سرعات أكبر ومسافات سفر أطول.

• الأنواع والميزات

  يجب على المشتري استكشاف جميع أدلة الحركة الخطية المتاحة وميزاتها لتلبية احتياجات التطبيق. على سبيل المثال، قد يختار المرء شرائح محامل كروية خطية لحركات سلسة ومنخفضة الاحتكاك في مختلف التطبيقات أو مسارات دليل خطية دقيقة لدقة أكبر وأقل لعب.

• الجودة

  يحتاج المشتري إلى التأكد من أن أدلة الحركة الخطية المختارة لها بنية عالية الجودة لتحقيق قابلية الاستخدام على المدى الطويل. للقيام بذلك، يجب على المشتري اختيار مسارات دليل ذات فولاذ كربوني عالي الجودة أو فولاذ منخفض السبائك يمكن أن توفر قوة كبيرة. يجب على المشترين أيضًا التحقق من مواد التشحيم والأختام لحماية الغبار وعمر خدمة أطول.

• السعر

  يمكن أن تختلف تكلفة أدلة الحركة الخطية اعتمادًا على نظام الدليل والحجم والمواد المستخدمة. بعد تحديد احتياجات التطبيق، يمكن للمشتري عمل قائمة قصيرة بأدلة خطية في نطاق سعر معين والتفاوض مع البائعين لشراء كميات كبيرة.

أسئلة شائعة حول مسارات الدليل الخطية الصينية

س1: كيفية تركيب مسارات الدليل الخطية؟

ج1: أولًا، تأكد من أن سطح التركيب مُستوٍ، ثم ضع مسار الدليل الخطي وعربته المتوافقة في الموضع المطلوب. بعد ذلك، استخدم البراغي لتثبيت مسار الدليل في مكانه. أخيرًا، بعد تركيبه، يحتاج المستخدمون إلى إجراء اختبار أولي للتحقق مما إذا كانت المكونات تعمل بشكل صحيح أو إذا كانت هناك أي تعديلات مطلوبة.

س2: ما هي العوامل التي تؤثر على اختيار مسار الدليل الخطي؟

ج2: تشمل العوامل التي تؤثر على اختيار مسار الدليل الخطي قدرة تحمل الحمل والصلابة وطول السفر والدقة والسرعة وظروف البيئة. يجب أن تكون مسارات الدليل قادرة على دعم وزن الجسم الذي تتحركه والحفاظ على أدائه بمرور الوقت. وبالمثل، يجب أن يكون نظام مسار الدليل ذو دقة وصلابة كافية لمعالجة سرعات التشغيل والتسارع المطلوبة.

س3: ما هو الفرق بين الدليل الخطي والشريحة؟

ج3: يوفر الدليل الخطي حركة خط مستقيم مُتحكم بها، بينما تُتيح الشريحة حركة أكثر عمومية، بما في ذلك الحركات الخطية أو الانزلاقية في مسار مستقيم.

س4: هل تتمتع أدلة الدليل بنفس قدرة تحمل الحمل؟

ج4: لا، لا تتمتع أدلة الدليل بنفس قدرة تحمل الحمل. تتوفر أنواع وأحجام مختلفة من أدلة الدليل، لكل منها قدرة تحمل حملها الخاصة.
