أنواع أجهزة توجيه CNC للوحة الدوائر المطبوعة
تتوفر أجهزة توجيه CNC للوحة الدوائر المطبوعة PCB CNC router في العديد من المتغيرات المصنعة لتلبية الاحتياجات المختلفة. فيما يلي بعض الأنواع الشائعة الاستخدام.
-
جهاز توجيه CNC للوحة الدوائر المطبوعة المحمول باليد
يُعد جهاز توجيه CNC للوحة الدوائر المطبوعة المحمول باليد هو الخيار الأخف وزنًا المتاح. نظرًا لخفة وزنه، فإن تشغيل هذه الآلة أكثر سهولة ويتطلب وقتًا أقل في إعداد الأجهزة. ومع ذلك، قد يحتاج المشغل إلى مساعدة الجهاز يدويًا أثناء عملية التوجيه. على الرغم من إمكانية استخدامه في المهام البسيطة على اللوحات الدوائر المطبوعة والمواد الأخرى، يوصى عمومًا باستخدام أنواع أخرى من أجهزة توجيه CNC للمهام الأكثر تعقيدًا التي تتطلب مستوى من الدقة.
-
جهاز توجيه CNC للوحة الدوائر المطبوعة الصغير أو سطح المكتب
تُعد أجهزة التوجيه الصغيرة أو سطح المكتب أصغر حجمًا من أجهزة التوجيه القياسية وأكثر ملاءمة من أجهزة التوجيه ذات الحجم التقليدي. يمكن للمستخدم نقلها بسهولة من مكان إلى آخر دون عناء. مثل المتغير المحمول باليد، تتطلب أيضًا وقتًا أقل في الإعداد والتشغيل. بينما هي أقل إزعاجًا من الحجم القياسي، يمكن أيضًا استخدامها في المهام الأكثر تعقيدًا التي تتطلب مستوى معقول من الدقة. إن دقة هذا النوع من أجهزة التوجيه مثالية لدفعات الإنتاج على نطاق صغير أو تطوير النماذج الأولية.
-
جهاز توجيه CNC للوحة الدوائر المطبوعة القياسي
تُعرف أيضًا باسم الحجم التقليدي، يأتي جهاز توجيه CNC القياسي في تكوينات وأبعاد قياسية كبيرة. تتمتع الآلة بمنطقة طاولة كبيرة ذات قدرة قطع عالية الكفاءة. بالإضافة إلى ذلك، عند دمجها مع نظام ATC، فهي تتيح مرونة وكفاءة أكبر أثناء عملية التوجيه. ومع ذلك، فإن حجم الآلة ووزنها يجعلها أقل قابلية للنقل نسبيًا من المتغيرات الأخرى.
-

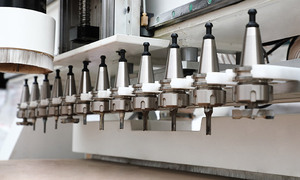

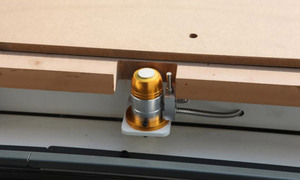

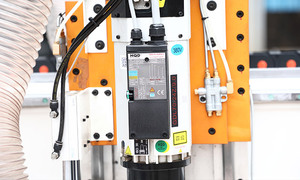

جهاز توجيه CNC للوحة الدوائر المطبوعة بتغيير الأداة التلقائي
مثل الحجم القياسي، تُحسّن وظيفة تغيير الأداة التلقائي الإنتاجية من خلال السماح للآلة بتغيير الأدوات بشكل مستقل أثناء عملية التوجيه. تُقلل هذه الميزة من التدخل اليدوي وتُحسّن تدفقات العمل، مما يجعلها مثالية بيئات الإنتاج عالية. بالإضافة إلى ذلك، يمكن تركيب العديد من المغزل لتناسب مجموعة متنوعة من الأدوات المتخصصة للتطبيقات المختلفة.
-
جهاز توجيه CNC للوحة الدوائر المطبوعة بسكين السحب
تُتيح وظيفة سكين السحب في جهاز توجيه CNC للوحة الدوائر المطبوعة للآلة إجراء قطع دقيقة بسكين يُسحب عبر سطح المادة. تُوسّع هذه القدرة تنوع جهاز التوجيه، مما يُمكّنه من أداء مهام مثل القطع أو النقش أو الوسم على مجموعة متنوعة من المواد، بما في ذلك اللوحات الدوائر المطبوعة. يُعزّز دمج سكاكين السحب في هذه أجهزة التوجيه وظائفها وقابليتها للتكيف مع متطلبات الوظائف المختلفة واحتياجات المشاريع.
المواصفات والصيانة
المواصفات
- قوة المغزل: تُقاس قوة خرج المغزل عادةً بالواط (W) أو الكيلوواط (kW). تُتيح قوة المغزل الأعلى دورانًا أسرع وقدرة على التعامل مع مواد أكثر صلابة وسمكًا، مما يُترجم إلى آلة تشغيل أوسع وأعمق.
- عمق القطع: يشير عمق القطع باستخدام جهاز توجيه CNC للوحة الدوائر المطبوعة إلى أقصى عمق يمكن أن يُحققه القاطع عند إجراء القطع أو النقش على مادة لوحة الدوائر المطبوعة. تحتوي مواد اللوحات الدوائر المطبوعة عادةً على طبقات متعددة، بما في ذلك مادة عازلة وطبقات نحاسية للمسارات الموصلة. يحدد أقصى عمق قطع مطحنة CNC للوحة الدوائر المطبوعة قدرتها على اختراق هذه الطبقات، بما في ذلك النحاس وراتنجات الإيبوكسي من ألياف الزجاج أو مواد عازلة أخرى.
- قطر القطع: قطر القطع هو حجم البت المستخدم، والذي يؤثر على حجم الأخاديد أو الثقوب التي يمكن صنعها على اللوحة الدوائر المطبوعة.
- عدد المحاور: بشكل عام، يمكن بالفعل صنع اللوحات الدوائر المطبوعة في 2D و 3D. تقوم أجهزة توجيه CNC الأكثر بساطة بعمليات القطع في 2D، مما يعني أن الأعماق فقط تُستخدم لإنشاء مخططات وأشكال كائن. عادةً ما تعمل أجهزة توجيه CNC ثنائية الأبعاد هذه مع محورين، هما المحور X والمحور Y، اللذان يتوافقان مع حركات اليسار-يمين والأمام-الخلف، على التوالي. من ناحية أخرى، تعمل أجهزة توجيه CNC التي تعمل مع كائنات ثلاثية الأبعاد مع أكثر من محورين. في حالة النماذج الأكثر بساطة، عادةً ما تعمل مع أربعة إلى ستة محاور قابلة للتبديل أو مُضافة.
الصيانة
- الفحوصات اليومية: قبل بدء تشغيل آلة CNC للعمل، قم بإجراء فحص بصري سريع للبحث عن أي علامات واضحة للتلف أو عدم المحاذاة أو المكونات السائبة. فحص أداة القطع بحثًا عن علامات التبلد أو التكسير أو التلف. تأكد من أنها لا تزال في حالة جيدة لضمان جودة العمل الذي سيتم إجراؤه وتجنب أي تأخيرات غير ضرورية في العملية.
- التنظيف المنتظم: استخدم مكنسة كهربائية أو مضخة هواء لإزالة غبار اللوحات الدوائر المطبوعة والحطام من طاولة العمل والتركيبات والمنطقة المحيطة. من المهم للغاية تنظيف قاطع جهاز التوجيه، حيث يُزيل أي تراكم بقايا قد يُضعف قدرته على العمل بشكل صحيح. من الجيد أيضًا تنظيف السطح الخارجي للآلة، خاصة المناطق الحساسة مثل القضبان ومسارات التوجيه، حيث يمكن أن يدخل الغبار والحطام إليها، مما يؤثر على تشغيلها.
- التزييت: قم بتزييت الأجزاء المتحركة من آلة CNC، مثل القضبان ومسامير الرصاص، للحفاظ على تشغيلها بسلاسة ولتمديد عمرها الخدمة. من الجيد مراقبة نظام التبريد لأداة CNC جهاز التوجيه، خاصة تلك القادرة على أداء المهام عالية الدقة والعالية السرعة، حيث يُعد هذا مكونًا أساسيًا للآلة.
سيناريوهات تطبيق جهاز توجيه CNC للوحة الدوائر المطبوعة
نظرًا لقدرتها وتنوعها، تُعد سيناريوهات تطبيق جهاز توجيه CNC للوحة الدوائر المطبوعة واسعة في الصناعات المختلفة.
- صناعة الإلكترونيات: تُستخدم أجهزة التوجيه ذات CNC لثقب وتوجيه الأجزاء الداخلية في لوحات الدوائر المطبوعة للأجهزة المختلفة، مثل الهواتف والسيارات والأجهزة المنزلية ودوائر التحكم الصناعية.
- تطوير النماذج الأولية: تُصنع الشركات نماذج أفكارها أو تصاميمها باستخدام هذا النوع من الآلات. يُمكّنها من التحقق من عمل تصميم لوحة الدوائر المطبوعة، وفهم خصائصه العملية بشكل أفضل، أو حتى اختبار وظائفه قبل الانتقال إلى الإنتاج الضخم.
- التخصيص: يُتيح جهاز توجيه CNC صنع لوحات الدوائر المطبوعة الفريدة أو الصغيرة. هذا مفيد في قطاعات مثل السيارات حيث تُطلب دوائر محددة للسيارات عالية الأداء، أو في التكنولوجيا الطبية حيث قد تكون هناك حاجة إلى لوحات دوائر مطبوعة لأجهزة طبية متخصصة.
- الإنتاج السريع: تتمتع الآلة بقدرة على صنع لوحات الدوائر المطبوعة متعددة الطبقات المعقدة في وقت قصير. تُسلط هذه القدرة الضوء على أهميتها في إنتاج الهواتف الذكية والأجهزة اللوحية وغيرها من الإلكترونيات الاستهلاكية الرقمية حيث يُقصر التقدم التكنولوجي والمنافسة الشديدة بشكل منتظم من وقت تطوير المنتج.
- التعليم والبحث: بالإضافة إلى التطبيقات التجارية، يلعب جهاز قطع CNC للوحة الدوائر المطبوعة أيضًا دورًا مهمًا في التعليم والبحث. يُستخدم في مختبرات صانعي الشفرات والمدارس حيث يتعلم الطلاب عن الإلكترونيات وتصميم الدوائر. يكتسب الطلاب خبرة عملية من خلال تصميم وتصنيع لوحات الدوائر المطبوعة الخاصة بهم لمشاريع مختلفة.
كيفية اختيار جهاز توجيه CNC للوحة الدوائر المطبوعة
الهدف الرئيسي من اختيار آلة توجيه CNC للوحة الدوائر المطبوعة هو العثور على آلة تُلبي متطلبات العمل. يشمل ذلك تحديد معلمات مثل حجم المادة المستخدمة، والقدرة الإنتاجية المطلوبة، والميزانية المتاحة، ومستوى تدريب المشغل المطلوب.
- قدرة التوجيه: يجب على المستخدمين أولاً تقييم حجم وسمك لوحات الدوائر المطبوعة التي يحتاجون إلى العمل معها. من المهم البحث عن آلة CNC ذات مساحة عمل يمكنها استيعاب هذه الأبعاد. قد لا تزال آلة التوجيه ذات مساحة عمل أكبر مما هو مطلوب حاليًا استثمارًا جيدًا للتوسع في المستقبل. أيضًا، ضع في اعتبارك أقصى سمك للمادة التي يمكن للآلة التعامل معها.
- سرعة الإنتاج: سيؤثر الوقت المعتاد الذي تستغرقه معالجة لوحة الدوائر المطبوعة الواحدة على إجمالي وقت الإنتاج. يمكن لآلة أكثر قوة تقليل وقت التشغيل، وهو أمر مهم لتحقيق أهداف الإنتاج العالية. انظر إلى سرعة المغزل ومعدل التغذية للنماذج المختلفة للعثور على نموذج يدعم مستويات الإنتاجية المطلوبة. يمكن أن يساعد الاستثمار في جهاز توجيه أسرع في تلبية الطلبات المتزايدة في المستقبل.
- قيود الميزانية: حدد مقدار الأموال المتاحة لإنفاقها على آلة CNC جديدة للوحة الدوائر المطبوعة. ستؤثر الميزانية على الخيارات من حيث الميزات التكنولوجية، ونماذج الحجم، والعلامات التجارية. قد يوفر إنفاق المزيد من المال على جهاز توجيه مع أتمتة متقدمة فوائد أكبر على المدى الطويل من خلال خفض تكاليف العمالة.
- سهولة الاستخدام: ابحث عن آلة ذات عناصر تحكم بديهية يسهل على المشغلين تعلمها. ضع في اعتبارك مستوى التدريب الذي سيحتاجه الموظفون قبل تشغيل الجهاز. قد تؤدي أدلة التدريب الصارمة والواجهات المعقدة إلى زيادة أخطاء المشغل وتقليل الكفاءة. اختر جهاز توجيه سهل الوصول من حيث البرنامج ونظام التحكم الذي يستخدمه.
أسئلة وأجوبة حول جهاز توجيه CNC للوحة الدوائر المطبوعة
س: ما هو استخدام جهاز توجيه CNC للوحة الدوائر المطبوعة؟
ج: تُستخدم أجهزة توجيه CNC للوحة الدوائر المطبوعة لصنع وتجهيز لوحات الدوائر المطبوعة. تُثقب هذه أجهزة التوجيه ثقوبًا دقيقة في المواد لإنشاء مسارات للمكونات الكهربائية، وتقطع الأشكال والمخططات على لوحة الدوائر المطبوعة لوضع المكونات، وتُنَقِّش النص أو الرموز أو المواصفات على لوحة الدوائر المطبوعة، وتُطاحن الأخاديد والخنادق على لوحة الدوائر المطبوعة لاستيعاب المكونات مثل المقاومات والمكثفات، وتُزيل أيضًا المواد الزائدة من لوحة الدوائر المطبوعة لتحسين الأداء الكهربائي.
س: ما هي دقة جهاز توجيه CNC للوحة الدوائر المطبوعة؟
ج: دقة جهاز توجيه CNC هي قدرة الآلة على إنتاج حجم الميزة والشكل والموضع المطلوبين، والذي يكون ضمن حد معين، وأيضًا تكرارية الآلة، وهي قدرة الآلة على العودة إلى موضع محدد عدة مرات. دقة آلة CNC ضرورية لتحقيق الميزات المطلوبة داخل لوحة الدوائر المطبوعة. تُصمم معظم أجهزة توجيه CNC لتحقيق دقة تتراوح بين +/- 0.01 مم إلى +/- 0.05 مم.
س: ما هي المواد التي يمكن لجهاز توجيه CNC للوحة الدوائر المطبوعة دعمها؟
ج: جهاز توجيه CNC للوحة الدوائر المطبوعة متوافق مع مجموعة واسعة من المواد. يتضمن ذلك مادة لوحة الدوائر المطبوعة من قماش الزجاج الإيبوكسي FR-4، واللوحات الدوائر المطبوعة المصنوعة من الألومنيوم، واللوحات الدوائر المطبوعة المصنوعة من النحاس، واللوحات الدوائر المطبوعة الخزفية، واللوحات الدوائر المطبوعة المرنة.
س: ما هي أنواع أجهزة توجيه CNC للوحة الدوائر المطبوعة؟
ج: هناك العديد من أنواع أجهزة التوجيه CNC التي تُعد مثالية لتصميم لوحة الدوائر المطبوعة واستخراج المواد. تتضمن هذه أجهزة توجيه CNC ذات 3 محاور، وأجهزة توجيه CNC ذات 4 محاور، وأجهزة توجيه CNC ذات 5 محاور، وأجهزة توجيه CNC لسطح المكتب.
