تحت تشغيل رافعة جسر

(48 منتجًا متوفرة)

حول تحت تشغيل رافعة جسر

أنواع رافعات الجسور تحت التشغيل

تُدعم رافعة الجسور تحت التشغيل وتُشغّل على الحافة السفلية لسكك حديد الجسر. تُعدّ هذه الرافعات مناسبة للمصانع المفتوحة ذات الأعمدة، وتوفر قدرًا كبيرًا من الحرية للتحرك في الاتجاه الجانبي. فيما يلي الأنواع الرئيسية لرافعات الجسور تحت التشغيل:

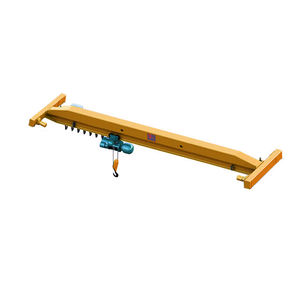

  • رافعات الجسور تحت التشغيل ذات الحزمة الواحدة: رافعة تحت التشغيل مع حزمة واحدة أخف وزنًا من رافعة الحزمتين. تُعدّ هذه الرافعات مناسبة للعمليات ذات الرفع المنخفض، والقدرات الخفيفة، والاستخدام العرضي. تتحرك عربة ذات عجلات نهائية على الحافة السفلية لحزمة فولاذية أو حزمة أحادية القضبان. يمكن أن تكون حزمة رافعة الجسر تحت التشغيل ذات الحزمة الواحدة عبارة عن شعاع I، أو شعاع واسع، أو DBA (محور وكتلة مزدوجان). يمكن استخدام رافعات الجسور تحت التشغيل ذات الحزمة الواحدة في العديد من التطبيقات، لكنها مثالية للمهام غير الحرجة حيث يكون الحمل 10 أطنان أو أقل.
  • رافعات الجسور تحت التشغيل ذات الحزمتين: يتكون جسر رافعة الجسور تحت التشغيل ذات الحزمتين من حزمتين تدعمان السفر العلوي للرافعة. يمكنها دعم قدرة أعلى من الحزمتين الواحدة، وهي مناسبة للتطبيقات الثقيلة. يوفر تصميمها ارتفاع رفع أكبر وسهولة الوصول إلى المكونات للصيانة والإصلاح. تتمتع عجلات نهايتها بأبعاد أكبر لضمان انزلاق سلس على طول المسار دون أي انقطاع في العمل أو إيقاف خطوط الإنتاج. تُوجد آلية الرفع في رافعات الجسور تحت التشغيل ذات الحزمتين بشكل صحيح بين الحزمتين لتحسين الرؤية وتقليل المخاطر الأمنية. تمامًا مثل رافعة الجسر تحت التشغيل ذات الحزمة الواحدة، يمكن أن تحتوي الحزمتين على تصميمات مختلفة لبداية الأصابع.
  • رافعة الجسور تحت التشغيل ذات الحزمة الصندوقية: تمتلك رافعة الجسور تحت التشغيل ذات الحزمة الصندوقية حزمة على شكل صندوق مغلق. توفر الحزمة قدرًا كبيرًا من الدعم. من الفوائد الرئيسية لتصميم الصندوق تحسين الاستقرار وتقليل التذبذب عند رفع الأحمال الثقيلة. هذه الخصائص تجعل رافعة الجسور تحت التشغيل ذات الحزمة الصندوقية مناسبة للاستخدام في التطبيقات التي تتطلب احتياجات رفع أكبر وظروف بيئية أكثر صرامة. لكي تصمد أمام متطلبات القوة والمتانة الصناعية، غالبًا ما تُصنع الحزمة من الفولاذ ذو قوة الشد العالية.
  • رافعات الجسور تحت التشغيل ذات التصميم الخاص: بجانب الحزمتين الصندوقية، هناك العديد من التصاميم الخاصة لرافعات الجسور تحت التشغيل. من أبرزها رافعات الجسور تحت التشغيل المغناطيسية، والتي تحتوي على نظام مغناطيسي لرفع المواد الحديدية. تتصل رافعات الجسور تحت التشغيل المعلقة برافعات الرفع عن طريق زنبرك في وصلة الرفع، مما يزيد من المرونة للاحتياجات غير القياسية للرفع.

مواصفات وصيانة رافعات الجسور تحت التشغيل

المواصفات

  • قدرة التحميل:

    تحدد قدرة تحمل رافعة الجسور تحت التشغيل الحد الأقصى للوزن الذي يمكنها تحريكه. تُعدّ هذه الوحدات رافعات قادرة على التعامل مع الأوزان الثقيلة، التي تصل إلى آلاف الكيلوجرامات. بشكل عام، يحدد تصميم رافعة الجسور تحت التشغيل وسلامة بنيتها قدرة التحميل.

  • المدى:

    يشير مدى رافعة الجسور تحت التشغيل إلى المسافة الأفقية بين الدعامات أو الأرجل الرأسية للرافعة. عادةً ما يتم تثبيت رافعات الجسور تحت التشغيل على عرض مساحة العمل، مثل أرضية المصنع أو ورشة العمل. يختلف المدى وفقًا لطول شعاع الجسر والمساحة المتاحة لتركيب الرافعة.

  • ارتفاع الرفع:

    ارتفاع رفع رافعة الجسور تحت التشغيل هو المسافة الرأسية التي يمكنها نقلها للأشياء من الأرض إلى سقف أو منطقة تخزين علوية. يحدد ارتفاع رفع رافعة الجسور تحت التشغيل، أو مدى الوصول، الارتفاع الرأسي لأعمدة الدعم أو الأرجل وكمية السفر الرأسي للرافعة أو جهاز الرفع المثبت على الرافعة.

  • مصدر الطاقة:

    تم تصميم رافعات الجسور تحت التشغيل للعمل باستخدام مصادر طاقة متنوعة، بما في ذلك الطاقة الكهربائية، والمُثبتة، والبطارية، والغاز.

تُعدّ الصيانة المناسبة أمرًا بالغ الأهمية لضمان تشغيلها الموثوق به وأدائها الآمن.

الصيانة

  • التفتيش الروتيني: فحص الرافعة بانتظام من قبل فني مؤهل. يُحدد أي من علامات التآكل أو التلف التالية. تشمل هذه العلامات الشقوق، والتشوهات، والصدأ، أو المكونات الفضفاضة، وغيرها. يجب فحص الرافعة بشكل روتيني للتحقق من التشغيل السليم وأوجه القصور في الأداء، مثل الضوضاء أو الاهتزاز غير الطبيعي. يجب فحص وظائف الرفع والتحريك للتحقق من سلاسة ودقة التشغيل.
  • التزييت: يجب تزييت الرافعة بانتظام. يساعد ذلك في تقليل التآكل على الأجزاء المتحركة، مثل العجلات والمحامل ونظم التروس، وبالتالي إطالة عمرها. يقلل التزييت المنتظم أيضًا من استهلاك الطاقة، حيث أن الأجزاء المتحركة المزيتة بسلاسة تمارس سحبًا ومقاومة أقل.
  • التعديل: قد تتطلب رافعات الجسور تحت التشغيل تعديلًا دوريًا للحفاظ على المسافات والتوازي الصحيح. قد يكون التعديل ضروريًا أيضًا لتحسين توزيع الحمل والتوازن والاستقرار.
  • التنظيف: يجب الحفاظ على الرافعة نظيفة وخالية من الغبار والحطام والمواد الملوثة. يؤدي إزالة أي مواد متراكمة على الأجزاء المتحركة إلى تحسين المرونة والدقة وقدرات التحكم في الحمولة. كما أن التنظيف يطيل عمر المعدات من خلال حمايتها من التلف بسبب تراكم المواد الأجنبية.
  • استبدال المكونات البالية: قد يؤدي جزء بالي في الرافعة إلى إجهاد الآلة نفسها، مما يؤدي إلى احتمال حدوث عطل أو حادث أو إصابة. إن استبدال المكون التالف قبل تفاقمه أو إجهاده لوظائف الرافعة يحافظ على مستويات الأداء.

سيناريوهات رافعات الجسور تحت التشغيل

تُستخدم رافعات الجسور تحت التشغيل في العديد من الصناعات والتطبيقات. فيما يلي بعض سيناريوهات الاستخدام الشائعة التي تُعدّ فيها هذه الرافعات مفيدة.

  • مصانع التصنيع

    تُوظف مصانع التصنيع والتجميع رافعات الجسور تحت التشغيل لنقل المكونات والأجزاء الثقيلة مثل هيكل السيارة والألواح الفولاذية وأجزاء الآلات. تُقلل الرافعات من الرفع اليدوي لهذه العناصر التي تكون ثقيلة للغاية. كما أنها تُحسّن الكفاءة في خطوط التجميع.

  • المستودعات

    تُستخدم شركات الخدمات اللوجستية رافعات الجسور تحت التشغيل كنظام استرجاع المخزون لوضع المنتجات في أرفف عالية أو استردادها. يُعدّ هذا السيناريو شائعًا عندما تكون المنتجات ضخمة وثقيلة للغاية ليتم رفعها يدويًا.

  • الموانئ

    تُستخدم سفن الحاويات رافعات الجسور تحت التشغيل لتحميل الحاويات في الميناء أو تفريغها على متن سفينة. تُعدّ هذه الرافعات من المعدات الرئيسية في الرصيف لمعالجة السفن الضخمة.

  • محطات الطاقة الكهرومائية

    تُوظّف محطات الطاقة الكهرومائية رافعات الجسور تحت التشغيل أثناء صيانة التوربينات أو المولدات. كما تُساعد الرافعات في نقل المعدات والأدوات الثقيلة داخل المنشأة.

  • بناء الجسور

    تُدعم أنشطة البناء من خلال رفع ونقل المواد الثقيلة مثل العوارض الفولاذية وعناصر الخرسانة المسبقة الصنع ومعدات البناء. يمكن استخدام الجسور للوصول إلى المساحات الضيقة في موقع البناء.

  • بناء السفن

    تنقل رافعة الجسور تحت التشغيل أجزاء السفن الثقيلة مثل أقسام الهيكل وأغطية السطح وأنظمة الدفع داخل حوض بناء السفن. تُدعم تحميل وتجميع مكونات السفن في محطات العمل المختلفة.

  • قطاع الطاقة الريحية

    تُستخدم صناعات الطاقة الريحية رافعات الجسور تحت التشغيل لنقل معدات مثل التوربينات والمولدات والغلاف. تُساعد في نقل وتوضيع مكونات أجزاء البرج في الارتفاعات المطلوبة.

كيفية الاختيار

عند اختيار رافعة الجسور تحت التشغيل لتطبيق معين، من الضروري مراعاة العديد من العوامل الهامة، والأهم من ذلك، احتياجات البيئة المحددة التي سيتم استخدامها فيها.

  • الصناعة والتطبيق

    سيعتمد اختيار رافعة الجسور تحت التشغيل بشكل كبير على التطبيق المحدد. على سبيل المثال، قد تتطلب مرافق التصنيع رافعة جسور تحت التشغيل مصممة للاستخدام المنتظم، مع ميزات مثل قدرة رفع عالية ودورة عمل طويلة. قد تحتاج عمليات التعدين إلى رافعة جسور تحت التشغيل قادرة على تحمل الظروف البيئية القاسية، مثل الغبار أو الرطوبة. وبالمثل، قد تتطلب المرافق البحرية، مثل أحواض بناء السفن أو الموانئ، رافعة جسور تحت التشغيل ذات ميزات معينة تُمكنها من التعامل مع المعدات البحرية واسعة النطاق وتحمل البيئات البحرية المالحة.

  • قدرة الرفع ودورة العمل

    بناءً على احتياجات العمل الخاصة، اختر رافعة الجسور تحت التشغيل المناسبة. ضع في الاعتبار الحد الأقصى للوزن الذي يجب رفعه أثناء التشغيل. عند اتخاذ قرار بشأن قدرة الرفع، يجب أيضًا مراعاة دورات العمل المستخدمة يوميًا.

  • نظام التحكم

    اعتمادًا على سيناريو الاستخدام المحدد، حدد النوع الأنسب من بين التحكم عن بعد أو التحكم المعلق أو التحكم بالروبوت. على سبيل المثال، في سيناريوهات ورش العمل الكبيرة التي تتطلب مسافات طويلة ومرونة عالية، قد يكون التحكم عن بعد أكثر ملاءمة، بينما قد يكون التحكم المعلق سهلًا في عمليات ورش العمل الصغيرة أو عمليات المدى القريب. في بعض السيناريوهات الخاصة، قد يكون من الضروري استخدام رافعة جسور تحت التشغيل مع نظام تحكم بالروبوت.

أسئلة وأجوبة حول رافعة الجسور تحت التشغيل

س1: ما الفرق بين رافعة الجسور تحت التشغيل ورافعة الجسور العلوية التقليدية؟

ج1: يكمن الاختلاف الأساسي بين رافعة الجسور تحت التشغيل ورافعة الجسور فوق التشغيل في كيفية دعمهما. تقع رافعة الجسور تحت التشغيل أسفل عوارض المسار، بينما تقع الأخير فوق عوارض المسار. يسمح هذا التصميم باختيار ارتفاع رفع أقصر وزيادة سلامة المشغل.

س2: ما هي الاتجاهات في سوق رافعات الجسور تحت التشغيل؟

ج2: من المتوقع أن ينمو سوق رافعات الجسور تحت التشغيل العالمي بمعدل نمو سنوي مركب يبلغ 4.00% من 2023 إلى 2030. يتم دفع السوق بسبب زيادة الطلب على الأتمتة في مختلف القطاعات مثل التصنيع والخدمات اللوجستية والبناء لتحسين كفاءة العمليات والإنتاجية.

س3: ما هي قدرات التحميل لرافعات الجسور تحت التشغيل؟

ج3: بشكل عام، يمكن أن تتراوح قدرة التحميل من بضع مئات من الجنيه إلى عدة أطنان. تتمتع الرافعات الخفيفة، المناسبة لمعالجة المواد الأخف وزنًا، عادةً بقدرات تحميل تصل إلى 5 أطنان. تتمتع رافعات الجسور تحت التشغيل متوسطة المدى، المصممة لمعالجة المواد المتوسطة، بقدرات من 6 إلى 15 طنًا. تُستخدم رافعات الجسور تحت التشغيل الثقيلة في تطبيقات أكثر صرامة مثل مصانع الصلب أو أحواض بناء السفن أو صناعات التصنيع الثقيلة ويمكن أن تبلغ قدراتها أكثر من 15 طنًا، مع تصميم بعض الرافعات لمعالجة ما يصل إلى 500 طن أو أكثر.
