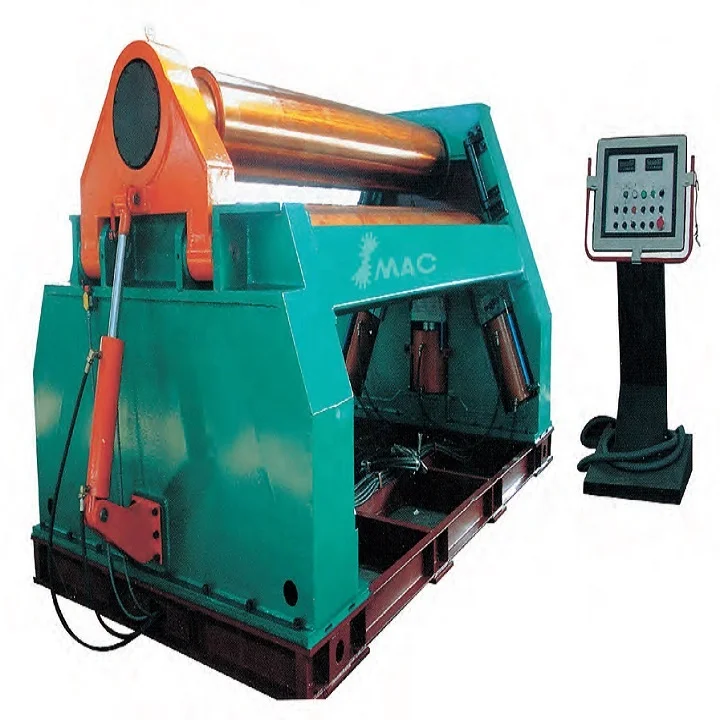

4 بكرة التلقائي المعادن الانحناء لوحة المتداول الانحناء الهيدروليكية لوحة الانحناء آلة للمعادن

  • >=1 مجموعات
    ١٧٬٠٠٠٫٠٠ US$
رقم الموديل:
4RP-6X2000
الشحن:
الدعم الشحن البحري · الشحن البري · الشحن الجوي
Lead Time:
الكمية( مجموعات) 1 - 1 >1
الوقت المقدر (بالأيام) 30 قابل للتفاوض
التخصيص:
تخصيص شعار (Min. Order: 1 مجموعات)
تعبئة وتغليف مخصص (Min. Order: 1 مجموعات)

More

تخصيص رسومات (Min. Order: 1 مجموعات) أقل
عينات:
١٧٬٠٠٠٫٠٠ US$ /مجموعة | 1 مجموعة (مين. النظام) | شراء عينات
تقرير النشاط المشبوه
نظرة عامة
تفاصيل سريعة
المواد / المعادن المصنعة:
الألومنيوم, صلب الكربون, الفولاذ المقاوم للصدأ
ماكس. العمل طول (mm):
2000 مللي متر mm
ماكس. لوحة سمك (mm):
6 مللي متر mm
فيديو الصادرة-التفتيش:
المقدمة
ماكينات اختبار تقرير:
المقدمة
التسويق نوع:
جديد المنتج 2020
الضمان من المكونات الأساسية:
1 سنة
المكونات الأساسية:
المحرك, المحرك
لا. من الأسطوانة:
4
المتداول السرعة (م/دقيقة):
1 - 4, 1 - 4
شرط:
جديد
مكان المنشأ:
Jiangsu, China
اسم العلامة التجارية:
SMAC
أتمتة:
التلقائي
خدمات إضافية:
Prebending
شهادة:
ce
الوزن (KG):
3000 كجم
قوة المحرك (kw):
5.5 كو, 5.5 كو
نوع الماكينة:
ماكينة أسطوانة الطي
مفتاح نقاط البيع:
التلقائي
Warranty:
1 سنة
خدمة ما بعد البيع المقدمة:
تركيب حقل ، والتكليف والتدريب, الحقل صيانة و إصلاح الخدمة, على الانترنت دعم, فيديو الدعم الفني, المهندسين المتاحة لخدمة آلات الخارج
بعد خدمة الضمان:
فيديو الدعم الفني, على الانترنت دعم, قطع الغيار, الحقل صيانة و إصلاح الخدمة
ينطبق الصناعات:
بناء المواد محلات, مصنع, محلات تصليح الآلات
موقع خدمة المحلية:
الجزائر, مصر, كندا
معرض الموقع:
الأرجنتين, مصر
الطاقة:
الهيدروليكية
المواد الخام:
ورقة/لوحة المتداول
اسم:
تنافسية الأسعار المتداول آلة
اللون:
كما متطلبات العميل
ماكس طول العمل (مم):
2000 مللي متر
ماكس. لوحة سمك (مم):
6 مللي متر
الوزن (كلغ):
3000 كجم
قدرة العرض
قدرة العرض:
60 Set/Sets per Month
التعبئة والتغليف والتوصيل
تفاصيل التعبئة والتغليف
حالة خشبية أو إطار الحديد مناسبة للنقل
ميناء
shanghai port
Lead Time :
الكمية(Sets) 1 - 1 >1
الوقت المقدر (بالأيام) 30 من المقرر التفاوض فيه
Video Description
وصف المنتج

تنافسية الأسعار المتداول آلة



1. تلخيص:

هذا ينتمي إلى أربعة الأسطوانة لوحة آلة المتداول ، فوق بكرة ثابتة وأنه هو آلة القيادة الرئيسية ، المحرك الهيدروليكي مدفوعة محرك متغير السرعة والعتاد صعودا وهبوطا الأسطوانة محرك الحزام ، لتوفير

عزم الدوران على لفة ورقة ؛ بموجب الأسطوانة يتحرك رأسيا عن طريق الضغط الهيدروليكي بالنيابة على المكبس من أسطوانة هيدروليكية تم الحصول عليها من أجل المشبك لوحة ناقل الحركة الهيدروليكي ؛ في أسفل لفة من الجانبين مع الجانب والأسطوانة اسطوانة مدفوعا النفط. الجهاز ميزة من نهاية لوحة الانحناء (plier) والمتداول يمكن أن تجرى على نفس الجهاز.

Https://smac.en.alibaba.com/product/60231742494-50021670/the_hot_sale_and_low_price_good_lathe_for_sale_CQ6263D_of_SMAC.html?spm=a2700.icbuShop.41413.10.1bf778a1kza9Il

البيانات التقنية الرئيسية:

لا.

نموذج

4RP-6*2000

وحدة

1

ماكس سمك ملفوف لوحة

6 مللي متر(& سيغما ؛ s≤ 245Mpa)



2

ماكس قبل بيند سمك

5 مللي متر(& سيغما ؛ s≤ 245Mpa)



3

عرض ملفوف لوحة

2000 مللي متر



4

المتماثلة القدرة على العمل

T6 * B2000 * Φ360



5

قطر لأعلى الأسطوانة

210 مللي متر



6

قطر أسفل الأسطوانة

190 مللي متر



7

قطر الجانب الأسطوانة

160 مللي متر



8

المتداول السرعة حول

4m/دقيقة



9

نظام هيدروليكي الضغط

31.5MPa



10

محرك هيدروليكي

5.5kw



11

نظام التحكم

متوافق مع دليل/التلقائي وضع



12

خزان مؤشر الجودة

الاستدارة0.4Dmm (عندما& Phi ؛360 مللي متر ، الاستدارة≤ +/-1.5 مللي متر ، استقامة دقة0.15% باء)

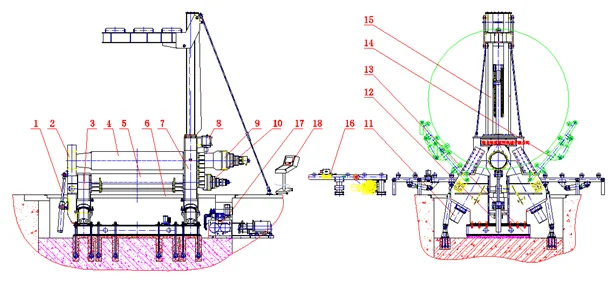

1 ، انقلبت اسطوانة النفط. 2 ، إسقاط الإطار 3 ، تركت الإطار 4 ، الأسطوانة العلوية ؛ 5 ، الجانب الأسطوانة ؛ 6 ، Lower Roller: 7 ، الإطار الصحيح ؛ 8 ، موازنة الجهاز ؛ 9 ، الأسطوانة العلوية بالسيارة ؛ 10 ، Lower roller جهاز محرك[اختياري]11 ، الجانب الأسطوانة اسطوانة 12 ، السفلى الأسطوانة اسطوانة 13 ، لقاعدة 14 ، دعم الجانب(اختياري) ؛15 ، أعلى نظام الدعم(اختياري) ؛16 ، تغذية الأسطوانة الكهربائية الجدول(اختياري) ؛17 ، نظام هيدروليكي ؛ 18 ، سينما على شكل بيضة تعمل بنظام كهربائي



3-1: العمل الإطار

الجسم من القاعدة ، ثابت الإطار الجانبي و غيض الجانب الرف و كل جزء هو هيكل الصلب الملحومة. كانت ثابتة مع البراغي على جانبي الرف في قاعدة والجانبين من سوف رف يمكن استخدامها لتوصيل الحزم متصلة صلابة جيدة. كلا الجانبين من الرف لأعلى الأسطوانة والجانب بكرات مع حركة السكك الحديدية ، ثابتة على جانب الرف مع أسطواني ل نصف المغلقة هيكل الإطار ، وقد ألغت الجانب الرف الجرف دعم الأجهزة. لفائف القوة في عملية جانبي الرف الذي الدب من قاعدة لا يدعم فقط وزن آلة لضمان دقة من دور المعدات ، ولكن أيضا تمكن عزم الدوران بين محرك الأقراص هيكل التوازن ، وستشارك في آلة واحدة. في الآن التقليدية الواسعة النطاق أربع ماكينة ثني دوارة الجسم الرئيسي والعتاد منفصل عن قاعدة التثبيت.



3-2: العلوي لفة الجهاز

الذي فوق بكرة والعتاد بالسيارة من الرئيسية لتتحول, نهايات SP-1 تحمل الدعم ، محرك الجانب من خلال مفتاح شقة ، قبالة آلة القيادة الرئيسية والعتاد توصيل الجهاز نقل عزم الدوران ، تلميح-الجانب مع حماية الصلب.

المواد من لأعلى الأسطوانة هو 42CrMo ؛ الحرارة تصلب هو HB220-300.

3-3: آلة القيادة الرئيسية الجهاز:

التي محرك هيدروليكي ، ثلاثة سرعة الحد من العتاد ، نقل عزم الدوران إلى فوق بكرة. هذا الجهاز موتورز للحد من سرعة والعتاد مربع. امدادات الطاقة هي 380V/50Hz.

3-4: أسفل الأسطوانة الجهاز:

أسفل الأسطوانة يدعم تحت تحمل ، تحمل العلب على جانبي الرف شنت داخل المسار ، والجزء السفلي من مكبس واسطوانة متصل. تحمل في السائل تحت الضغط يمكن أن ترتفع وتنخفض على طول السكك الحديدية ، وفقا لحجم التوجه رود ، ألواح فولاذية تحت الأسطوانة لقط القوة المطلوبة التي نظام هيدروليكي ضغط صمام التحكم تعديلها.إضافة أسفل أسفل بكرات يمكن لفة التكيف ، على تحسين دقة المنتج تحت نفس مادة لفة الجودة سبائك الصلب 45 # ، المعالجة الحرارية تصلب هو HB220-300



3-5: الجانب الأسطوانة الجهاز:

جانب من أسطواني في شعاعي تحمل التمثال ، تحمل على جانبي الرف شنت داخل المسار ، والجزء السفلي من المكبس ، اسطوانة النفط متصل. تحمل في السائل تحت الضغط ، يمكن إمالة صعودا وهبوطا على طول السكك الحديدية ، حجم ذراع الكباس من قوة الدفع وفقا لاحتياجات ألواح فولاذية التي نظام هيدروليكي ضغط صمام التحكم تعديلها. الجانب لفة الجودة سبائك الصلب ، المعالجة الحرارية تصلب هو HB220-280.



3-6: إسقاط الجهاز:

بإبطال الجهاز من خلال اسطوانة النفط ، مفصلات ممزق والقيادة انقلبت على أسطواني الطائرات انقلبت من أجل إزالة المنتجات.

3-7: مزدوجة لقط بكرة كاملة تكنولوجيا محرك (اختياري)

مزدوجة الأسطوانة محرك يضمن المزيد موثوقة لقط ، لوحة حافة أقرب إلى لقط نقطة. ضروريا للحصول على أقصر حافة مستقيمة طول.

بعد plier يكتمل المجلس المدرفلة باستمرار و العلوي والسفلي بكرات تكون بالكامل مدفوعة. التغذية القوة فرضت من كلا الجانبين من المجلس وتوزيعها على جانبي المجلس لضمان أكثر دقة تغذية التحكم.

لقط إعداد الضغط:

وفقا لمتطلبات مختلفة المتداول العمليات ، المقبض يمكن تعديلها من خلال صمام تجاوز من محطة هيدروليكية ، و قوة لقط بين الحدين الأدنى والأعلى بكرات يمكن تعديلها لمنع ضغط من كونها مرتفعة جدا إلى صفيحة رقيقة و المواد مع صلابة منخفضة ، مما أدى إلى الإزاحة وتشوه.

3-8: أعلى نظام دعم (اختياري)

أبناء الشرائح الأعلى هي مركز قوس ، والتي يتم تثبيتها في الجزء الخلفي من جسم الطائرة.

وهو يتألف من قوس قابل للنقل. دعم يمكن أن تحول صعودا وهبوطا وفقا لحجم اسطوانة ، وقدم الدعم من داخل الاسطوانة في المتداول المرحلة. مركز قوس فوق المتوسطة لديه شريط التعادل ثابتة على الأرض. يجب على المستخدم التضمين في رسو الجهاز مقدما.

مركز قوس هو مدفوعة من قبل أسطوانة هيدروليكية أو آلة تسيطر عليها النظام الكهربائي.

3-9: اليسار واليمين نظم الدعم (اختياري)

الدعم الهيدروليكي على كلا الجانبين ويسمى أيضا الجانب قوس: يتم استخدامه لعقد على كلا الجانبين من قطر كبير برميل لمنع الفقراء الدقة المتداول العملية الناجمة عن الوزن الذاتي تدلى. الهيدروليكية الدعم على كلا الجانبين لديها عدة صفوف من بكرات على التوالي ، كل جانب يمكن فصل إلى قسمين إلى عقد أفضل البرميل. الهيدروليكية الدعم يمكن أن تستخدم القناة في الأوقات العادية ، التغذية الجانب للدعم الهيدروليكي هو تزويد المحورية هيدروليكية دفع قضيب.

3-10: الكهربائية تغذية الجدول (اختياري)

وهي تتألف من الأسطوانة ، المحرك ، المخفض ، أسطوانة الزيت الهيدروليكي وهلم جرا. سهلة النقل ألواح فولاذية إلى لوحة آلة تجهيز.
