مقياس فولت تيار مستمر

أنواع مقياس فولت التيار المستمر

مقياس فولت التيار المستمر هو أداة تستخدم لقياس فرق الجهد الكهربائي بين نقطتين في دائرة تيار مستمر (DC). يأتي في أنواع مختلفة، تشمل:

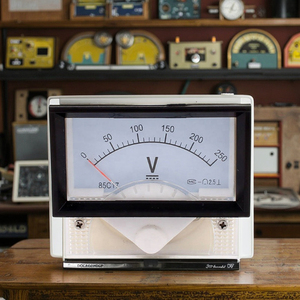

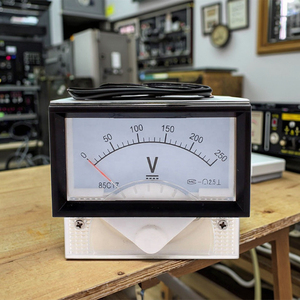

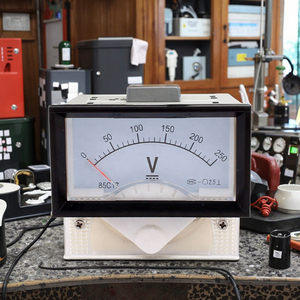

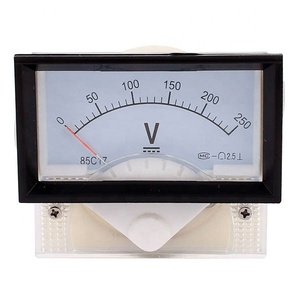

• مقياس فولت التيار المستمر التناظري: هذا نوع من المقياس الذي يستخدم إبرة ومؤشر لعرض قراءات الجهد. يتميز بتصميم بسيط، مما يجعله سهل القراءة وموثوقًا به. يتكون مقياس فولت التيار المستمر التناظري من مقياس لفائف متحركة. هذه لفائف تتحرك في الحقل المغناطيسي وهي متصلة بمؤشر. يقوم الجهد الذي يتم قياسه بتحويل المؤشر على مؤشر مُدرج، مما يشير إلى مستوى الجهد. هناك العديد من المزايا المرتبطة باستخدام هذا النوع من المقياس. على سبيل المثال، لا تتأثر بانقطاع التيار وتتمتع بمجموعة واسعة من التطبيقات.

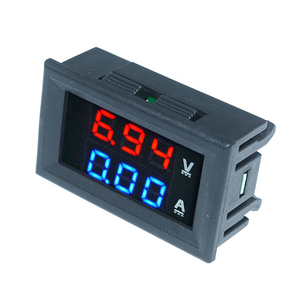

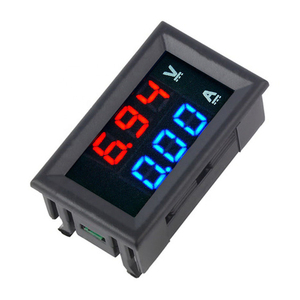

• مقياس فولت التيار المستمر الرقمي: كما يوحي اسمه، يعرض هذا النوع من المقياس قراءات الجهد بتنسيق رقمي على شاشة LCD أو LED. تتميز بمستوى دقة أعلى وهي سهلة القراءة مقارنةً بنظيراتها التناظرية. يسمح ذلك بمراقبة مستويات الجهد في الوقت الفعلي. تتميز مقاييس فولت التيار المستمر الرقمية بميزات مختلفة، مثل تسجيل البيانات ووظائف الإنذار. كما تتمتع بنطاق قياس أوسع. تشمل بعض أنواع مقاييس فولت التيار المستمر الرقمية الشائعة مقاييس متعددة الوظائف المحمولة ومقياس فولت مثبت على لوحة ومقياس فولت USB. تعتبر مقاييس متعددة الوظائف المحمولة محمولة ومناسبة لقياس الجهد في مختلف التطبيقات. فهي شائعة الاستخدام بين هواة التصنيع والكهربائيين. من ناحية أخرى، يتم تثبيت مقاييس فولت مثبتة على لوحة في المركبات والمعدات الكهربائية.
• مقياس فولت التيار المستمر التناظري ذاتي التشغيل: هذا نوع من مقياس فولت التيار المستمر التناظري الذي لا يتطلب مصدر طاقة خارجي. يستخدم الجهد الذي يتم قياسه للتشغيل.

مواصفات وصيانة مقياس فولت التيار المستمر

المواصفات

• نطاق الجهد

  يشير نطاق جهد مقياس فولت التيار المستمر إلى الحد الأدنى والحد الأقصى للجهد الذي يمكنه قياسه. يجب اختيار هذا النطاق بناءً على التطبيق الذي سيتم قياسه. على سبيل المثال، يمكن لمقياس ذو نطاق 0-12 فولت قياس الجهد حتى 12 فولت DC، وهو شائع في أنظمة السيارات.

• نوع العرض

  تستخدم مقاييس فولت التيار المستمر شاشات LED أو LCD لعرض الجهد المقاس. تتميز شاشات LED ببساطة أكبر وتستهلك طاقة أقل، بينما تقدم شاشات LCD المزيد من الوظائف مثل الإضاءة الخلفية وإمكانيات القياس المتعدد.

• الدقة

  تُظهر دقة مقياس فولت التيار المستمر مدى قرب قياساته من الجهد الفعلي الذي يتم قياسه. يتميز المقياس الدقيق بهامش خطأ يلبي معيارًا محددًا، مثل ± 1٪ أو ± 0.1٪. يضمن ذلك موثوقية القياسات التي تم إجراؤها.

• الدقة

  تُعرف الدقة بأصغر تغيير في الجهد الذي يمكن لمقياس فولت التيار المستمر اكتشافه وعرضه. على سبيل المثال، يمكن لمقياس ذو دقة 0.1 فولت عرض تغييرات في الجهد تبلغ 0.1 فولت على الأقل. تُحسّن الدقة الأعلى حساسية القياس، مما يجعلها مناسبة للتطبيقات التي تتطلب مراقبة دقيقة لتقلبات الجهد.

• مقاومة الإدخال

  تؤثر مقاومة إدخال مقياس فولت التيار المستمر على الدائرة التي يتم قياسها. تعمل مقاومة الإدخال الأعلى (مثل 10MΩ) على تقليل الحمل على الدائرة، مما يضمن قراءات دقيقة للجهد دون إزعاج سلوك الدائرة الأصلية.

• مصدر الطاقة

  يتم تشغيل بعض مقاييس فولت التيار المستمر ذاتيًا من خلال الدائرة المقاسة، بينما تتطلب أخرى مصدر طاقة خارجي. يجب أن تكون تلك التي يتم تشغيلها من الدائرة المقاسة متوافقة مع نطاق الجهد الذي يتم قياسه.

• الحجم وعامل الشكل

  يمكن أن يؤثر حجم وعامل شكل مقياس فولت التيار المستمر على قابلية النقل والتركيب. تعتبر المقياسات الصغيرة والمحمولة مناسبة للاستخدام اليدوي أو في الميدان، بينما تم تصميم المقياسات الأكبر للتركيب على لوحة أو مدمجة. تشمل عوامل الشكل الشائعة 1/8 و 1/4 و 1/2 من حجم الأداة القياسية.

الصيانة

• التفتيش المنتظم

  يشمل التفتيش المنتظم الفحص البصري لمقياس فولت التيار المستمر لمعرفة وجود أي بلى أو تلف أو اتصالات فضفاضة. يساعد ذلك في تحديد المشكلات المحتملة في المقياس في وقت مبكر، مما يضمن اتخاذ إجراءات تصحيحية سريعة. يجب فحص شاشات وعلب المقياس لضمان كونها في حالة جيدة.

• التنظيف

  يشمل التنظيف إزالة الغبار والأوساخ والحطام من سطح وموصلات مقياس فولت التيار المستمر باستخدام قطعة قماش ناعمة وجافة أو فرشاة. يمنع التنظيف تراكم الملوثات التي يمكن أن تؤثر على مظهر المقياس وأدائه، مما يحافظ على دقة المقياس مع مرور الوقت.

• الضبط

  يشمل الضبط مقارنة قراءات مقياس فولت التيار المستمر بجهد مرجعي قياسي وضبطه حسب الضرورة. يضمن ذلك دقة موثوقية قياسات المقياس. يجب إجراء عملية الضبط على فترات منتظمة أو عند ظهور أي مؤشرات على وجود اختلافات في القياس.

• فحص الموصلات والكابلات

  يشمل ذلك فحص الموصلات والكابلات المستخدمة مع مقياس فولت التيار المستمر بحثًا عن أي بلى أو تلف أو صدأ. يمكن أن تؤدي الموصلات والكابلات الفضفاضة أو التالفة إلى عدم دقة القياس أو فقدان الإشارة. لذلك، يجب استبدالها أو إصلاحها على الفور.

• إدارة مصدر الطاقة

  يشمل ذلك مراقبة مصدر الطاقة المستخدم لتشغيل مقياس فولت التيار المستمر. يجب أن يكون مصدر الطاقة مستقرًا وفي نطاق جهد محدد للمقياس. يمكن أن تؤثر التقلبات أو ارتفاع الجهد في مصدر الطاقة على تشغيل المقياس وقد تؤدي إلى تلفه أو قياسات غير دقيقة.

كيفية اختيار مقياس فولت التيار المستمر

عند البحث عن مقياس فولت التيار المستمر موثوق به، ضع في الاعتبار العوامل التالية:

• قابلية قراءة العرض

  تم تصميم كل من المقياس التناظري والرقمي لتقديم قابلية قراءة. ومع ذلك، فإن تلك التي تتمتع بحجم أكبر وإضاءة خلفية تكون سهلة القراءة، حتى في ظروف الإضاءة المنخفضة.

• تصنيف التيار

  يقيس مقياس الأمبير تصنيف التيار الذي يمكن أن يمر عبر الأسلاك إلى البطارية وخارجها. من الضروري اختيار جهاز ذو تصنيف تيار مناسب للتطبيق لأن المقياسات منخفضة التصنيف قد تتلف مع مرور الوقت بسبب التيار الزائد بينما قد تقدم المقياسات عالية التصنيف قراءات غير دقيقة لتدفقات التيار الأقل.

• المعلومات السياقية

  يمكن لمقياس ذو ميزات إضافية مثل وظيفة استدعاء الذاكرة أو الاحتفاظ بالقمة أو القراءة المتوسطة تقديم مزيد من السياق للمستخدم من خلال السماح له بتتبع الاتجاهات بمرور الوقت أو رؤية القيم القصوى أو الدنيا المسجلة.

• خيار التركيب

  تقدم بعض المقياسات خيارات تركيب مختلفة، مثل التركيب المسطح أو السطحي، بينما يأتي البعض الآخر مع مجموعة تركيب. يسمح ذلك بسهولة التركيب في مجموعة متنوعة من الإعدادات. يمكن للمرء اختيار الخيار الذي يناسب احتياجاته وتفضيلاته.

• المتانة

  خذ في الاعتبار مقياس فولت متين، خاصةً في الظروف القاسية. على سبيل المثال، تعتبر المقياسات المقاومة للماء أو الغبار مثالية للطقس القاسي أو إعدادات الطرق الوعرة. وبالمثل، تعتبر تلك المقاومة للاهتزازات والصدمات مناسبة للمقياسات الموضوعة في المناطق ذات الحركة المستمرة.

كيفية القيام بنفسك واستبدال مقياس فولت التيار المستمر

فيما يلي بعض الخطوات حول كيفية القيام بنفسك واستبدال مقياس فولت التيار المستمر:

• إيقاف تشغيل مصدر الطاقة

  افصل مصدر الطاقة عن المقياس. يمكن القيام بذلك عن طريق إيقاف تشغيل البطارية أو مصدر الطاقة المساعد.

• إزالة المقياس القديم

  افك البازل الذي يحمل المقياس القديم في مكانه وقم بفكه بعناية. اسحب المقياس القديم من لوحة القيادة. افصل الأسلاك المتصلة بالمقياس القديم. لاحظ تكوين الأسلاك أو التقط صورة كمرجع عند تركيب المقياس الجديد.

• ربط المقياس الجديد

  اتبع مخطط الأسلاك المقدم من قبل الشركة المصنعة. بشكل عام، يتم توصيل سلك واحد بمحطة البطارية الموجبة (12 فولت)، وآخر بالأرض، والثالث يتصل بمحطة مصدر الطاقة الموجبة للمقياس. تأكد من أن الاتصالات آمنة ومعزولة لمنع حدوث ماس كهربائي.

• تركيب المقياس الجديد

  أدخل المقياس الجديد في الفتحة وأمنه باستخدام البازل أو أجهزة التركيب. تأكد من أنه مصطف بشكل جيد ويجلس مع لوحة القيادة.

• استعادة الطاقة واختبار المقياس

  أعد توصيل مصدر الطاقة وقم بتشغيل مصدر الطاقة المساعد إذا كان ذلك ممكنًا. تحقق من أن المقياس يتلقى الطاقة ويعكس الجهد الصحيح. إذا كان المقياس قابلًا للتعديل، فقم بضبطه وفقًا لتعليمات الشركة المصنعة.

الأسئلة والأجوبة

س1: لماذا يكون مقياس فولت التيار المستمر مهمًا؟

ج1: يعتبر مقياس فولت التيار المستمر ضروريًا لضمان أن تعمل الأنظمة الكهربائية ضمن حدودها المطلوبة، مما يمنع التلف ويُحسن الأداء.

س2: أين يجب وضع مقياس فولت التيار المستمر؟

ج2: من الضروري تحديد موقع مناسب حيث يمكن قراءته بسهولة وحيث لا يتعرض لظروف قاسية أو مخاطر مادية.

س3: هل يمكن نقل مقياس فولت التيار المستمر؟

ج3: نعم، لكن سيُطلب تركيبه بشكل صحيح في موقع جديد وقد يحتاج إلى إعادة ضبطه.

س4: ما الذي يجب فعله إذا كان مقياس فولت التيار المستمر معيبًا؟

ج4: إذا كان معيبًا، فيجب استبداله على الفور، حيث يمكن أن يعرض سلامة وأداء النظام الكهربائي للخطر.

س5: هل من الضروري صيانة مقياس فولت التيار المستمر؟

ج5: نعم، يُطلب التنظيف والفحص المنتظم لضمان تشغيله الصحيح ودقته.
